Затворы симметричные с уплотнительной манжетой EPDM/VITON/NITRIL межфланцевые

Затвор поворотный дисковый 10 кгс/см2 С рукояткой с уплотнительной манжетой EPDM/VITON/NITRIL.

Давление номинальное PN	1,6 МПа (16 кгс/см2) для DN 50-200 1,0 МПа (10 кгс/см2) для DN 250-300
Температура рабочей среды Т	- 50 до + 200 оС (в зависимости от материалов корпуса и уплотнительной манжеты
Климатическое исполнение по ГОСТ 15150-69	УХЛ, категория 3
Герметичность затвора:	Класс «А», «С» ГОСТ 9544-93
Тип присоединения к трубопроводу	Межфланцевый монтаж

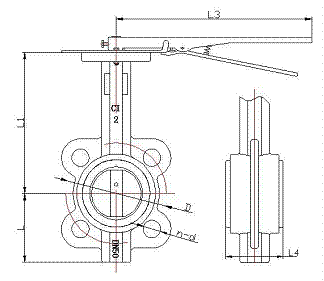

Основные присоединительные размеры и масса Ру 10 кгс/см2

DN	D	L	L1	L3	n-d	L4	Вес, кг.
50	125	80	155	200	4-23	43	2,23
65	145	90	165	200	4-23	48	2,6
80	160	95	180	200	8-23	50	3,1
100	180	115	200	240	8-25	52	4,2
125	210	125	205	255	8-25	56	5,5
150	240	140	220	255	8-25	56	7,1
200	295	170	250	355	8-25	60	13
250	350	205	275	360	12-22	68	25
300	400	245	328	360	12-22	78	36,95

Основные присоединительные размеры и масса Ру 16 кгс/см2

DN	D	L	L1	L3	n-d	L4	Вес, кг.
50	125	80	155	200	4-23	43	2,23
65	145	90	165	200	4-23	48	2,6
80	160	95	180	200	8-23	50	3,1
100	180	115	200	240	8-25	52	4,2
125	210	125	205	255	8-25	56	5,5
150	240	140	220	255	8-25	56	7,1
200	295	170	250	355	8-25	60	13
250	355	205	275	360	12-22	68	25
300	410	245	328	360	12-22	78	36,95

Сведения о материалах основных деталей

Наименование	Материал
Корпус затвора	Чугун GG40, GGG40/ Углеродистая сталь / Коррозионностойкая сталь
Диск	Чугун с коррозионностойким покрытием/ Углеродистая сталь/ коррозионностойкая сталь
Шток	Коррозионностойкая сталь
Уплотнительная манжета	EPDM/VITON/NITRIL

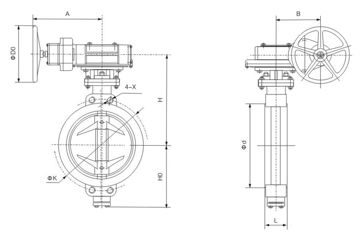

Основные присоединительные размеры и вес для Ру 10 кгс/см2.

DN	L	K	4-X	d	Вес, кг.
250	68	350	M22	309	20,5
300	78	400	M22	363	29
350	48	460	M22	413	38
400	102	515	M24	480	82,5
500	127	620	M24	582	139
600	154	725	M27	682	231
700	165	840	M27	794	375
800	190	950	M27	901	475
900	203	1050	M30	1001	690
1000	216	1160	M33	1112	742
1200	254	1380/1340*	M36/М30*	1328/1295*	1194

*Для исполнения Ру 6 кгс/см2

Основные присоединительные размеры и вес Ру 16 кгс/см2.

DN	L	D1	4-X	d	Вес, кг.
250	68	355	М24	309	20,5
300	78	410	М24	363	29
350	48	470	М24	413	38
400	102	525	M27	480	85
500	127	660	M30	582	145
600	154	770	M33	682	251
700	165	840	M33	794	395
800	190	950	M36	901	505
1000	216	1170	M39	1112	780
1200	254	1390	M42	1328	1300

Сведения о материалах основных деталей

Наименование деталей	Материал
Корпус затвора	Чугун GG40, GGG40 / Углеродистая сталь / Коррозионностойкая сталь
Диск затвора	Чугун с коррозионностойким покрытием / Углеродистая сталь/ Коррозионностойкая сталь.
Шток	Коррозионностойкая сталь
Уплотнительная манжета	EPDM/VITON/NITRIL
