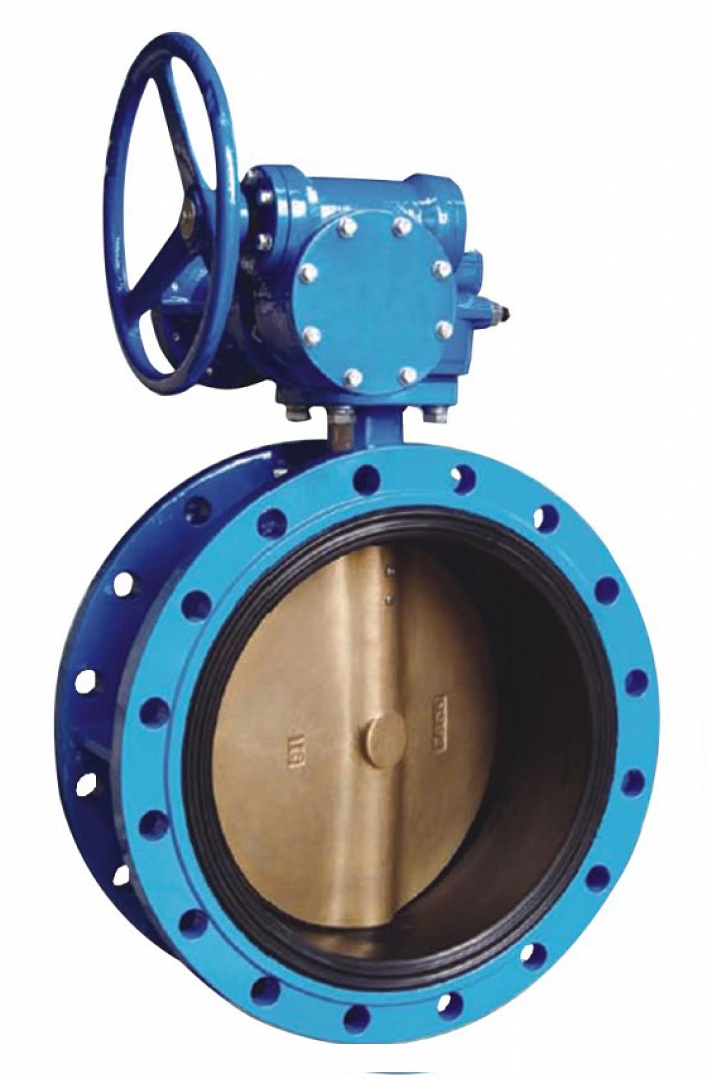

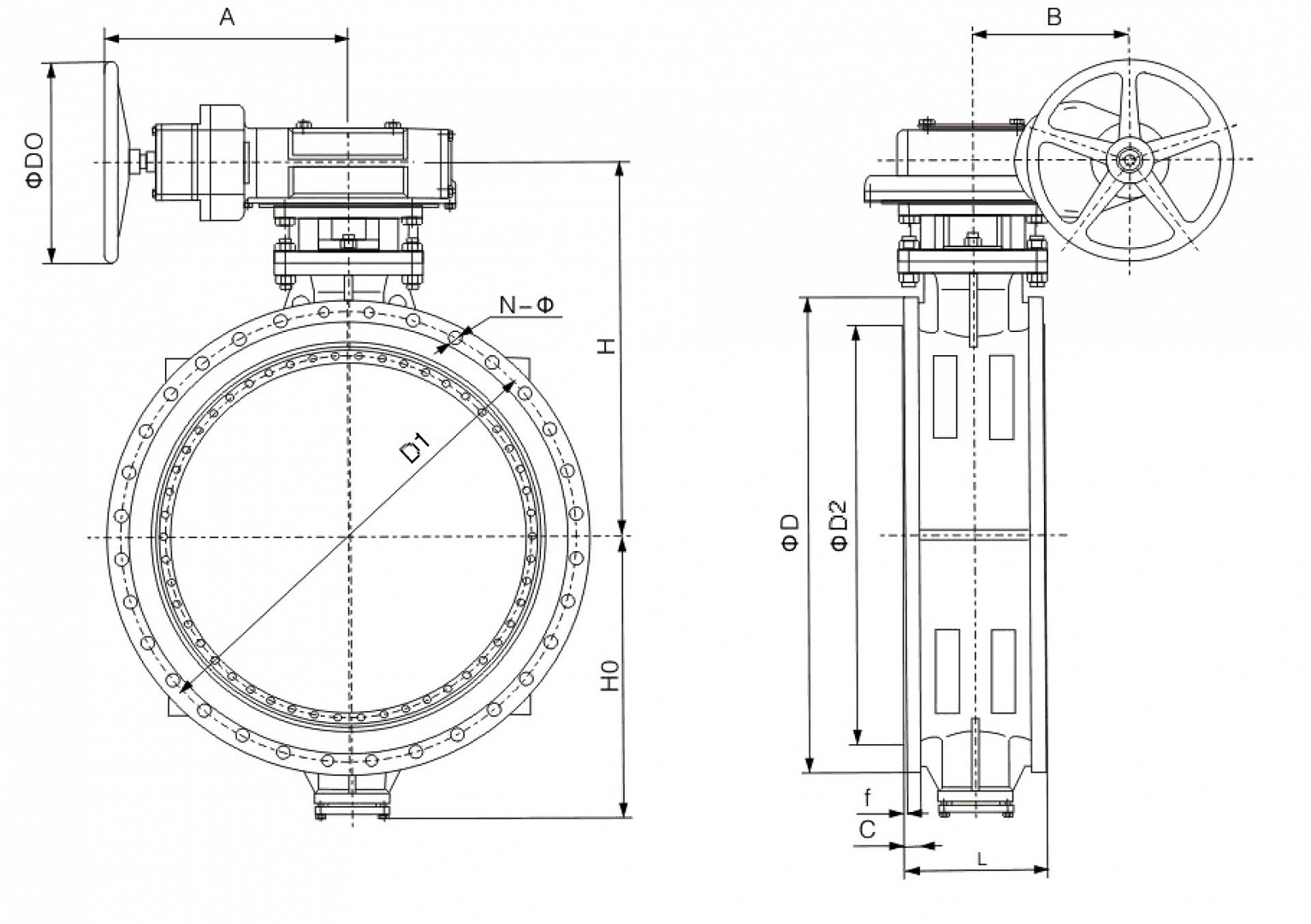

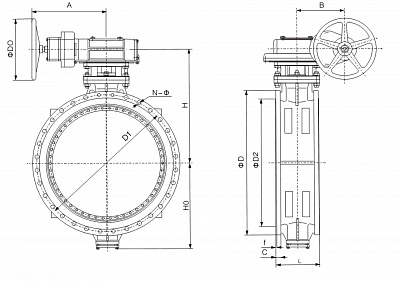

Основные присоединительные размеры Ру 10 кгс/см2
|
Ду (mm) |
L |
D |
D1 |
N-ø |
D2 |
C(b) |
f |
H |
H0 |
A |
B |
D0 |
Масса (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
200 |
152 |
340 |
295 |
8-ø22 |
266 |
24 |
2 |
351 |
200 |
325 |
66 |
305 |
68 |
|
250 |
165 |
395 |
350 |
12-ø22 |
319 |
26 |
2 |
384 |
231 |
315 |
78 |
305 |
90 |
|
300 |
178 |
445 |
400 |
12-ø22 |
370 |
26 |
2 |
415 |
261 |
281 |
120 |
406 |
130 |
|
350 |
190 |
505 |
460 |
16-ø22 |
429 |
26 |
2 |
470 |
298 |
281 |
120 |
406 |
150 |
|
400 |
216 |
565 |
515 |
16-ø26 |
480 |
26 |
2 |
531 |
331 |
365 |
146 |
400 |
250 |
|
450 |
222 |
615 |
565 |
20-ø26 |
530 |
28 |
2 |
564 |
369 |
365 |
146 |
400 |
290 |
|
500 |
229 |
670 |
620 |
20-ø26 |
582 |
28 |
2 |
596 |
404 |
365 |
146 |
400 |
330 |
|
600 |
267 |
780 |
725 |
20-ø30 |
682 |
34 |
2 |
676 |
473 |
525 |
305 |
400 |
550 |
|
700 |
292 |
895 |
840 |
24-ø30 |
794 |
34 |
5 |
749 |
538 |
525 |
305 |
400 |
700 |
|
800 |
318 |
1015 |
950 |
24-ø33 |
901 |
36 |
5 |
829 |
615 |
525 |
305 |
400 |
890 |
|
900 |
330 |
1115 |
1050 |
28-ø33 |
1001 |
38 |
5 |
852 |
628 |
525 |
305 |
400 |
1470 |
|
1000 |
410 |
1230 |
1160 |
28-ø36 |
1112 |
38 |
5 |
991 |
705 |
590 |
413 |
400 |
1600 |
|
1200 |
470 |
1455 |
1380 |
32-ø39 |
1328 |
44 |
5 |
1112 |
830 |
590 |
413 |
400 |
2100 |
Основные присоединительные размеры Ру 16 кгс/см2
|
Ду (mm) |
L |
D |
D1 |
N-ø |
D2 |
C(b) |
f |
H |
H0 |
A |
B |
D0 |
Масса (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
200 |
152 |
340 |
295 |
8-ø22 |
266 |
24 |
2 |
351 |
200 |
325 |
66 |
305 |
70 |
|
250 |
165 |
405 |
355 |
12-ø26 |
319 |
26 |
2 |
384 |
231 |
315 |
78 |
305 |
90 |
|
300 |
178 |
460 |
410 |
12-ø26 |
370 |
28 |
2 |
415 |
261 |
281 |
120 |
406 |
130 |
|
350 |
190 |
520 |
470 |
16-ø26 |
429 |
30 |
2 |
470 |
298 |
281 |
120 |
406 |
170 |
|
400 |
216 |
580 |
525 |
16-ø30 |
480 |
32 |
2 |
531 |
331 |
365 |
146 |
400 |
270 |
|
450 |
222 |
640 |
585 |
20-ø30 |
548 |
34 |
2 |
564 |
369 |
365 |
146 |
400 |
330 |
|
500 |
229 |
715 |
650 |
20-ø33 |
609 |
34 |
2 |
596 |
404 |
365 |
146 |
400 |
400 |
|
600 |
267 |
840 |
770 |
20-ø36 |
720 |
36 |
2 |
676 |
473 |
525 |
305 |
400 |
650 |
|
700 |
292 |
910 |
840 |
24-ø36 |
794 |
40 |
5 |
749 |
538 |
525 |
305 |
400 |
750 |
|
800 |
318 |
1025 |
950 |
24-ø39 |
901 |
42 |
5 |
829 |
615 |
525 |
305 |
400 |
900 |
|
900 |
330 |
1125 |
1050 |
28-ø39 |
1001 |
44 |
5 |
925 |
700 |
590 |
413 |
400 |
1500 |
|
1000 |
410 |
1255 |
1170 |
28-ø42 |
1112 |
46 |
5 |
1013 |
730 |
590 |
413 |
400 |
2100 |
|
1200 |
470 |
1485 |
1390 |
32-ø42 |
1328 |
52 |
5 |
1137 |
850 |
590 |
413 |
400 |
2900 |
Материалы основных деталей.
| Наименование деталей | Материал |
|---|---|
| Корпус затвора | Чугун GG40, GGG40 / Углеродистая сталь / Коррозионностойкая сталь |
| Диск | Чугун с коррозионностойким покрытием / Коррозионностойкая сталь. |
| Шток | Коррозионностойкая сталь |
| Уплотнительная манжета | EPDM/VITON/NITRIL |
