Назначение
Предназначены в качестве запорного устройства на трубопроводах для воды и пара. Применение клапана в качестве регулирующего (дросселирующего) устройства не допускается.
Техническое описание
|
Обозначение |
15кч14п |
|---|---|
|
Проход условный, Ду мм |
65-200 |
|
Давление рабочее, МПа |
1,6 |
|
Температура рабочей среды, С |
≤200 |
|
Рабочая среда |
вода, пар |
|
Материалы основных деталей |
серый чугун, латунь |

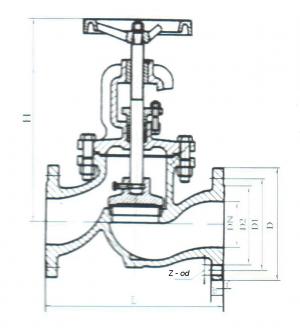

Габаритные и присоединительные размеры
|
DN |
Db |
L(мм) |
H |
H1 |
D |
D1 |
D2 |
Z-od |
b |
f |
|---|---|---|---|---|---|---|---|---|---|---|
|
65 |
78 |
290 |
325 |
345 |
180 |
145 |
120 |
4-76 |
21 |
3 |
|
80 |
91 |
310 |
369 |
420 |
195 |
160 |
135 |
4-89 |
21 |
3 |
|
100 |
110 |
350 |
370 |
425 |
230 |
190 |
160 |
8-108 |
23 |
3 |
|
150 |
161 |
480 |
611 |
692 |
300 |
250 |
218 |
8-159 |
25 |
3 |
|
200 |
222 |
600 |
721 |
806 |
360 |
310 |
278 |
12-219 |
27 |
3 |
