Назначение
Применяется в качестве запорного устройства на трубопроводах для воды и пара. Применение клапана в качестве регулирующего (дросселирующего) устройства не допускается.
Техническое описание
|
Обозначение |
15кч18п |
|---|---|
|
Проход условный, Ду мм |
15-50 |
|
Давление рабочее, МПа |
1,6 |
|
Температура рабочей среды, С |
>200 |
|
Рабочая среда |
вода, нефть, пар, не коррозионные среды |
|
Материалы основных деталей |
серый чугун, углеродистая сталь, эластичный графит |
Материал основных деталей
|
№ |
части |
материал |
|---|---|---|
|
1 |
корпус, крышка |
серыйчугун 10-15 |
|
2 |
шпиндель |
углеродистаясталь 20 |
|
3 |
диск |
серыйчугун 10-15 |
|
4 |
маховик |
серыйчугун 10-15 |
|
5 |
прокладкадиска |
PTFE |
|
6 |
прокладкакрышки |
эластичныйграфит |
|
7 |
набивкасальника |
PTFE |

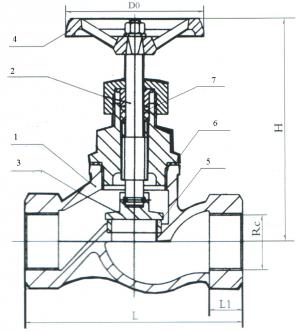

Габаритные и присоединительные размеры
|
Ру |
Dу (Rc) |
D0 (mm) |
L (mm) |
L1 (mm) |
H (mm) |
|---|---|---|---|---|---|
|
16 |
15 |
52 |
90 |
12 |
94 |
|
20 |
60 |
100 |
14 |
107 |
|
|
25 |
68 |
120 |
16 |
127 |
|
|
32 |
80 |
140 |
18 |
148 |
|
|
40 |
88 |
170 |
22 |
170 |
|
|
50 |
96 |
200 |
24 |
192 |
