Назначение
Предназначены для установки в качестве запорного устройства на трубопроводах по транспортировке воды, пара, масел, нефти и жидких неагрессивных нефтепродуктов.
Техническое описание
|
Обозначение |
30с76нж, 30лс76нж, 30нж76нж, 30с976нж, 30лс976нж, 30нж976нж, 30с576нж, 30лс576нж, 30нж576нж |
|
Проход условный, Ду мм |
50-1600 |
|
Давление рабочее, МПа |
6,3 |
|
Температура рабочей среды, С |
<425 |
|
Рабочая среда |
Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие |
|
Материалы основных деталей |
20, 25Л, 09Г2С, 20ГЛ, 08(12)Х18Н10Т, 12Х18Н9ТЛ, 10Х17Н13М2Т, 12Х18Н12М3ТЛ, 08Х16Н15М3, 15Х5МЛ, 20Х5МЛ, 13ХФА |

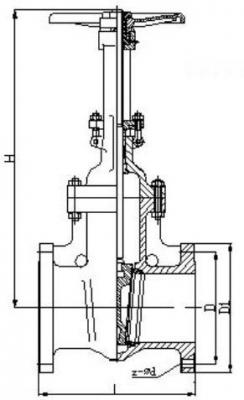

Габаритные размеры
| PN |
6.3 |
|||||||
|---|---|---|---|---|---|---|---|---|
| DN |
50 |
80 | 100 | 150 | 200 | 250 | 300 | 400 |
| L | 270 | 321 | 359 | 447 | 536 | 625 | 714 | 867 |
| D | 175 | 210 | 250 | 340 | 405 | 470 | 530 | 670 |
|
H2 |
345 | 420 | 485 | 660 | 800 | 1130 | 1335 | 1550 |
