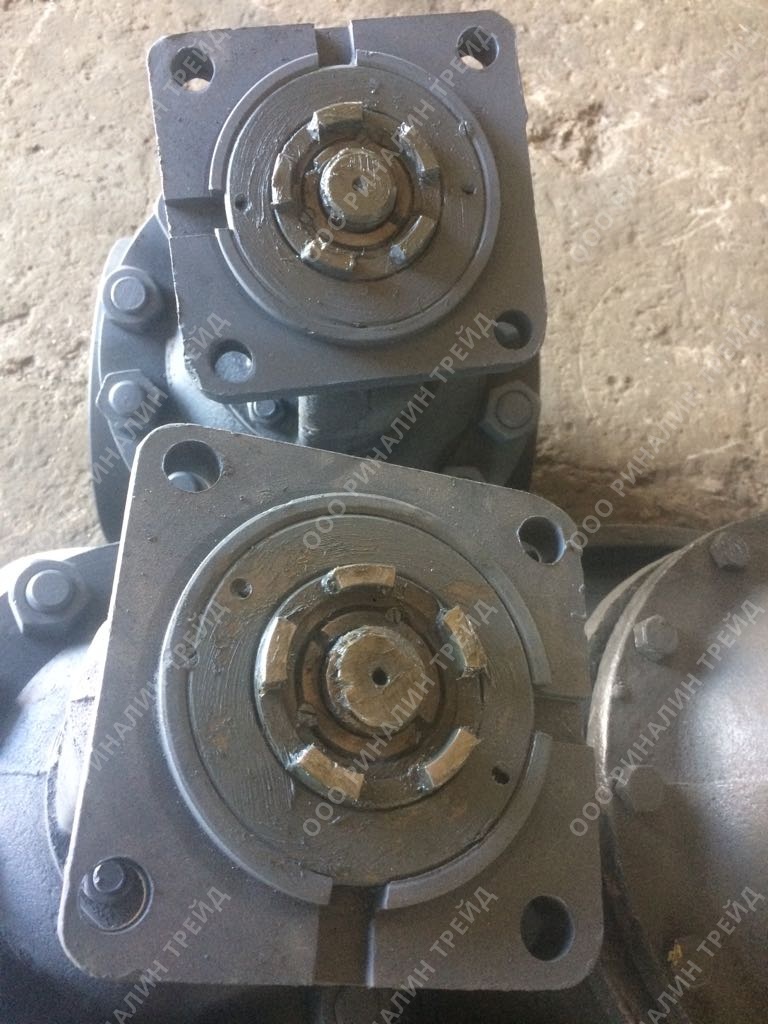

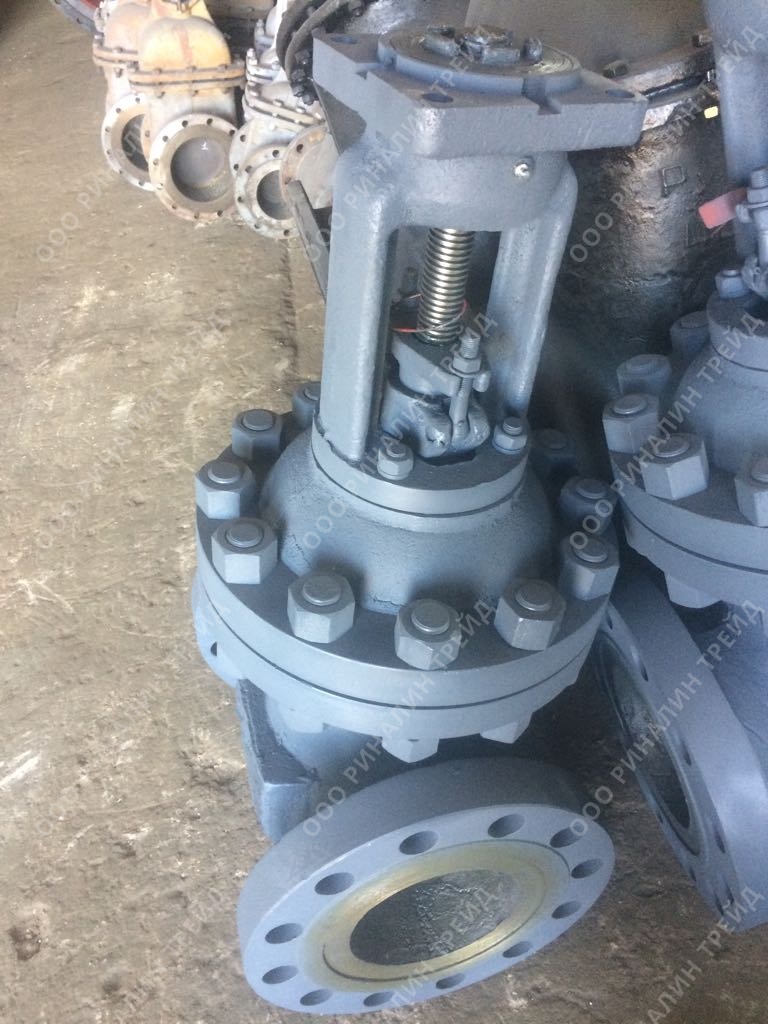

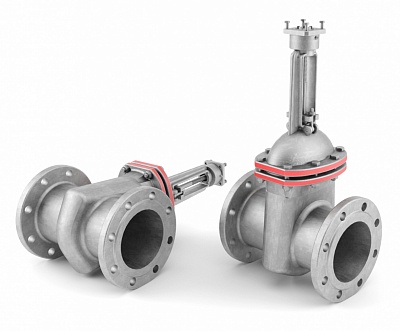

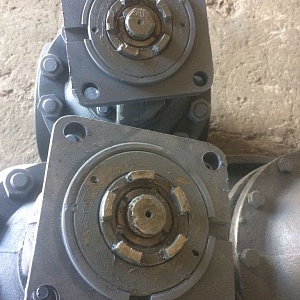

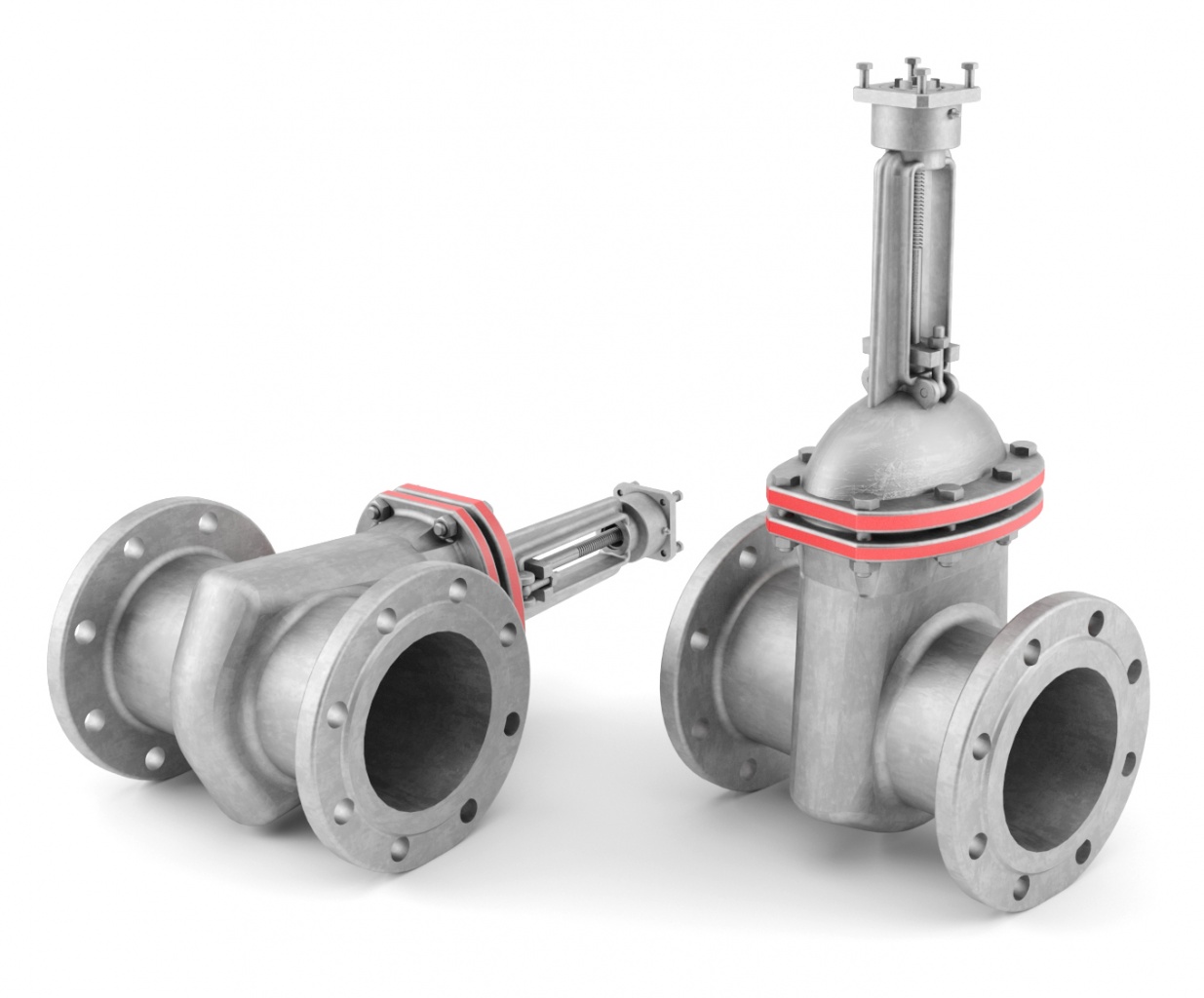

Назначение
Предназначены для установки в качестве запорного устройства на трубопроводах по транспортировке воды, пара, масел, нефти и жидких неагрессивных нефтепродуктов.
Техническое описание
|
Обозначение |
31С(ЛС)(НЖ)16(516)(916)НЖ |
|---|---|
|
Проход условный, Ду мм |
50-400 |
|
Давление рабочее, МПа |
10,0 |
|
Температура рабочей среды, С |
<425 |
|
Рабочая среда |
вода, нефть, пар, не коррозионные среды |
|
Материалы основных деталей |
углеродистая сталь, эластичный графит + метал пластина, ковкий чугун |
Материал основных деталей
|
№ |
Части |
Материал |
|---|---|---|
|
1 |
корпус |
углеродистая сталь 25 |
|
2 |
диски |
нержавеющий сплав |
|
3 |
шпиндель |
нержавеющий сплав |
|
4 |
прокладка |
эластичный графит + метал пластина |
|
5 |
крышка |
углеродистая сталь 25 |
|
6 |
гайка |
углеродистая сталь 20 |
|
7 |
шпилька |
углеродистая сталь 20 |
|
8 |
набивка сальника |
эластичный графит |
|
9 |
сальник |
эластичный графит |
|
10 |
гайка |
углеродистая сталь 20 |
|
11 |
болт откидной |
углеродистая сталь 20 |
|
13 |
маховик |
ковкий чугун |
|
14 |
контргайка |
углеродистая сталь 20 |
|
15 |
втулка |
чугун |

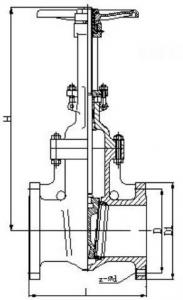

Габаритные и присоединительные размеры
|
PN |
DN |
L (mm) |
D (mm) |
D1 (mm) |
H (mm) |
d (mm) |
|---|---|---|---|---|---|---|
|
16 |
50 |
180 |
158 |
125 |
310 |
18 |
|
80 |
210 |
192 |
160 |
350 |
18 |
|
|
100 |
230 |
212 |
180 |
400 |
18 |
|
|
150 |
280 |
278 |
240 |
550 |
22 |
|
|
200 |
330 |
334 |
295 |
660 |
23 |
|
|
250 |
450 |
390 |
350 |
969 |
23 |
|
|
300 |
500 |
440 |
400 |
1142 |
23 |
|
|
400 |
600 |
525 |
580 |
1340 |
16-30 |
