Назначение

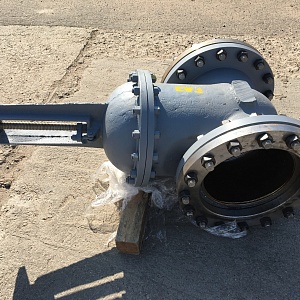

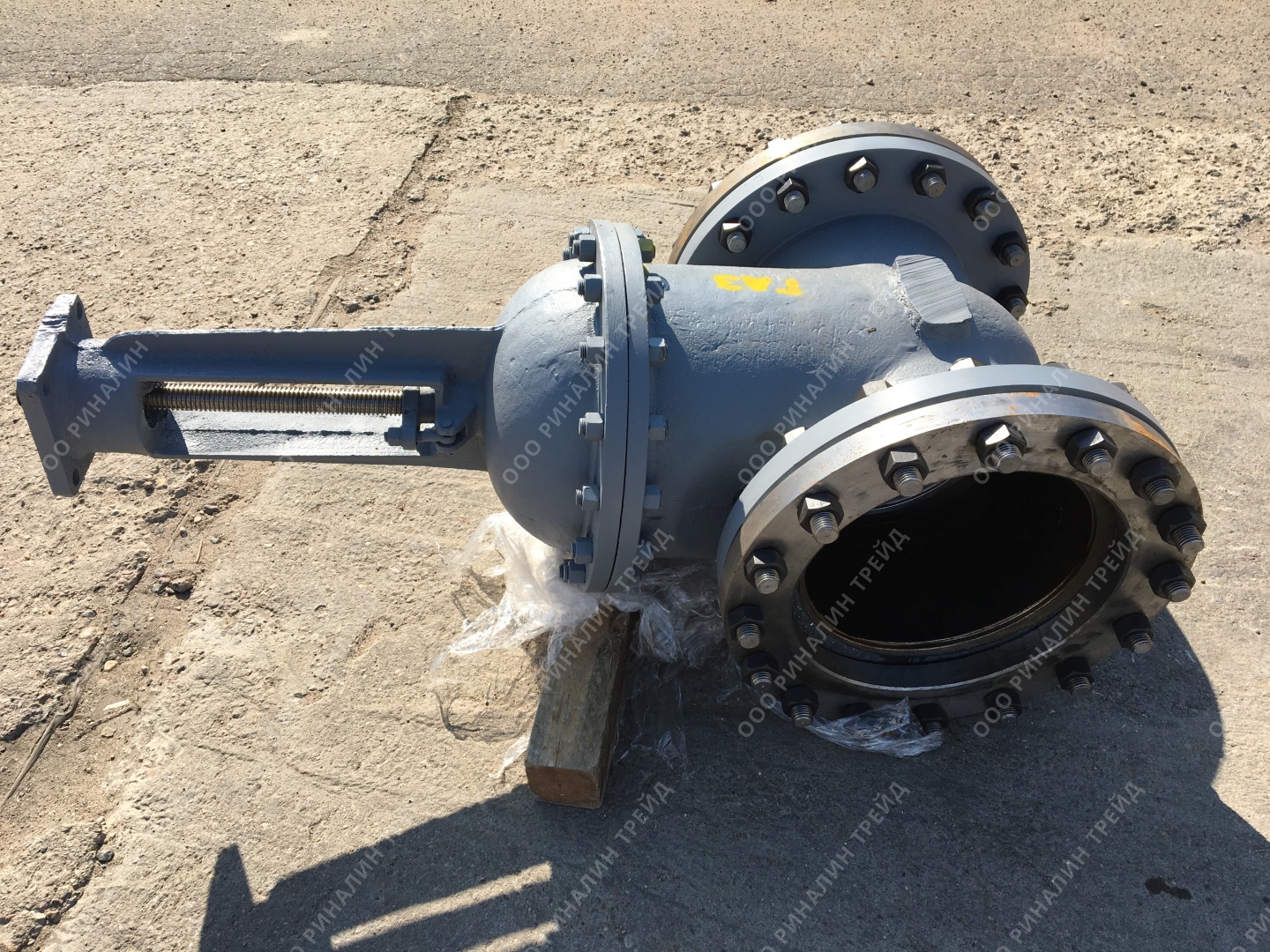

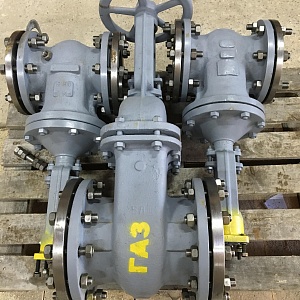

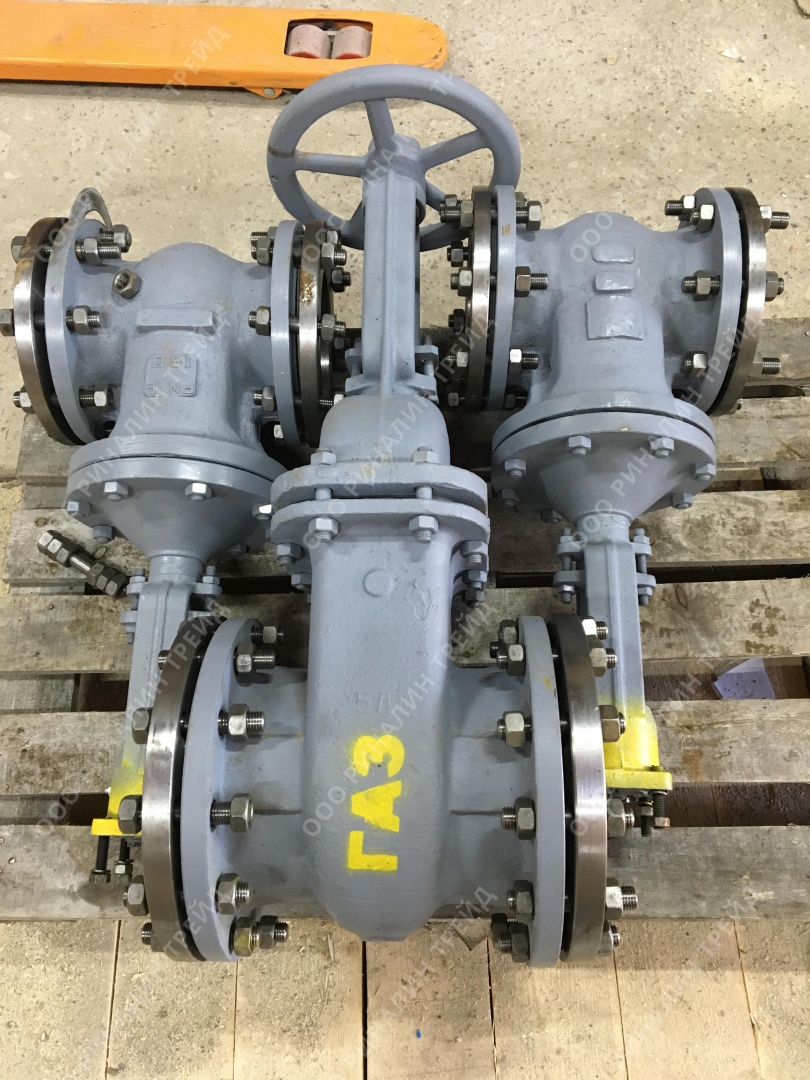

Задвижка клиновая литая фланцевая с выдвижным шпинделем, предназначена для установки в качестве запорного устройства на трубопроводах.
Рабочее положение затвора – открыто или закрыто. Использование задвижки для регулирования потока среды не допускается.
Техническое описание
|
Наименование |
30с41нж, 30лс41нж, 30нж41нж, 30с941нж, 30лс941нж, 30нж941нж, 30с541нж, 30лс541нж, 30нж541нж |
|
Проход условный, Ду мм |
50-1600 |
|
Давление рабочее, Ру |
1,6 МПа (16кгс/см2) |
|
Температура рабочей среды |
От -40 до +425 С° |
|
Способ управления |
Ручной, редуктор, электропривод |
|
Герметичность затвора |
Класс "А" |
|
Тип соединения |
Фланцевый, под приварку |
|
Рабочая среда |
Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие |
|
Материал основных деталей |
20, 25Л, 09Г2С, 20ГЛ, 08(12)Х18Н10Т, 12Х18Н9ТЛ, 10Х17Н13М2Т, 12Х18Н12М3ТЛ, 08Х16Н15М3, 15Х5МЛ, 20Х5МЛ, 13ХФА |
|
Рабочее положение задвижек |
Любое (кроме штурвалом вниз) |
|
Рабочее положение затвора |
Полностью открыто или полностью закрыто |
|
Направление подачи среды |
Любое |

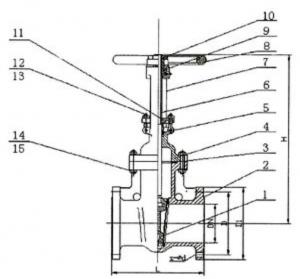

Габаритные размеры
| PN |
1.6 |
|||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 1000 | 1200 |
| D | 160 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | 580 | 710 | 840 | 910 | 1020 | 1255 | 1485 |
| L | 180 | 210 | 230 | 255 | 280 | 330 | 450 | 500 | 550 | 600 | 700 | 800 | 900 | 1000 | 1242 | 1400 |
| H2 | 303 | 346 | 399 | 460 | 577 | 690 | 838 | 986 | 1205 | 1425 | 1545 | 1665 | 2070 | 2625 | 3230 | 3835 |
