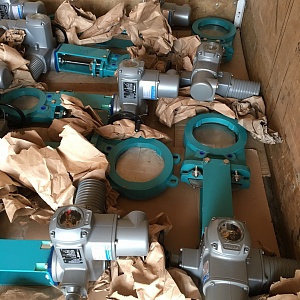

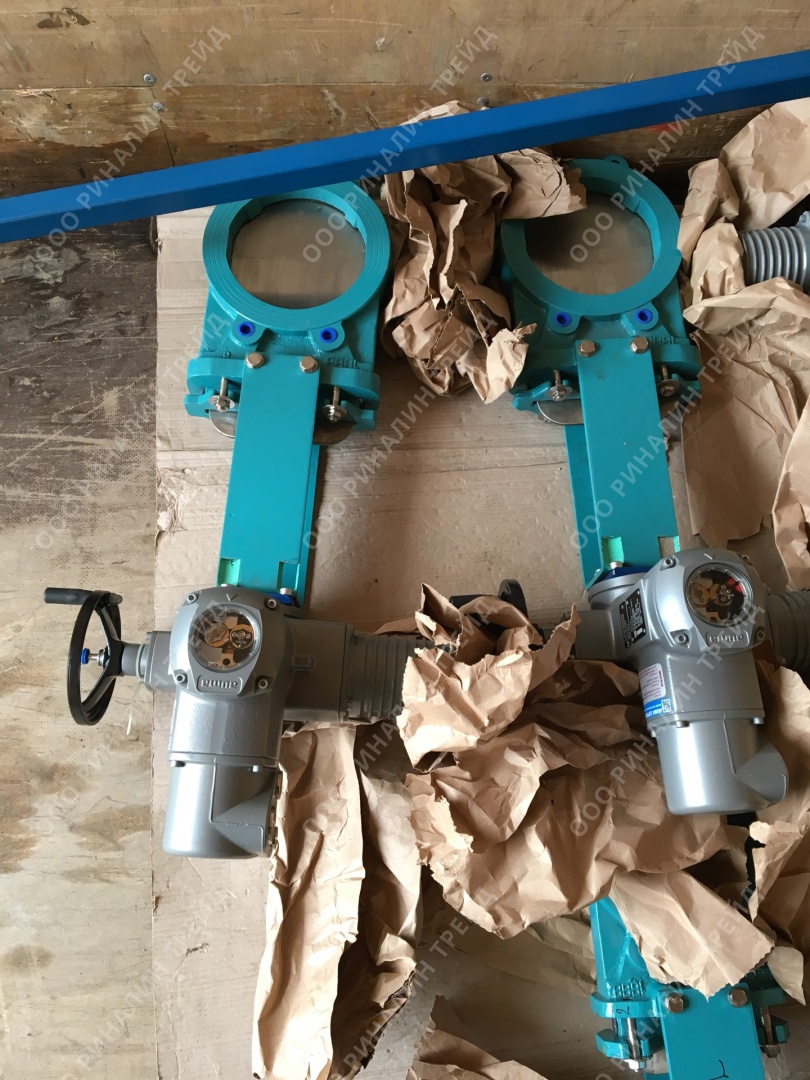

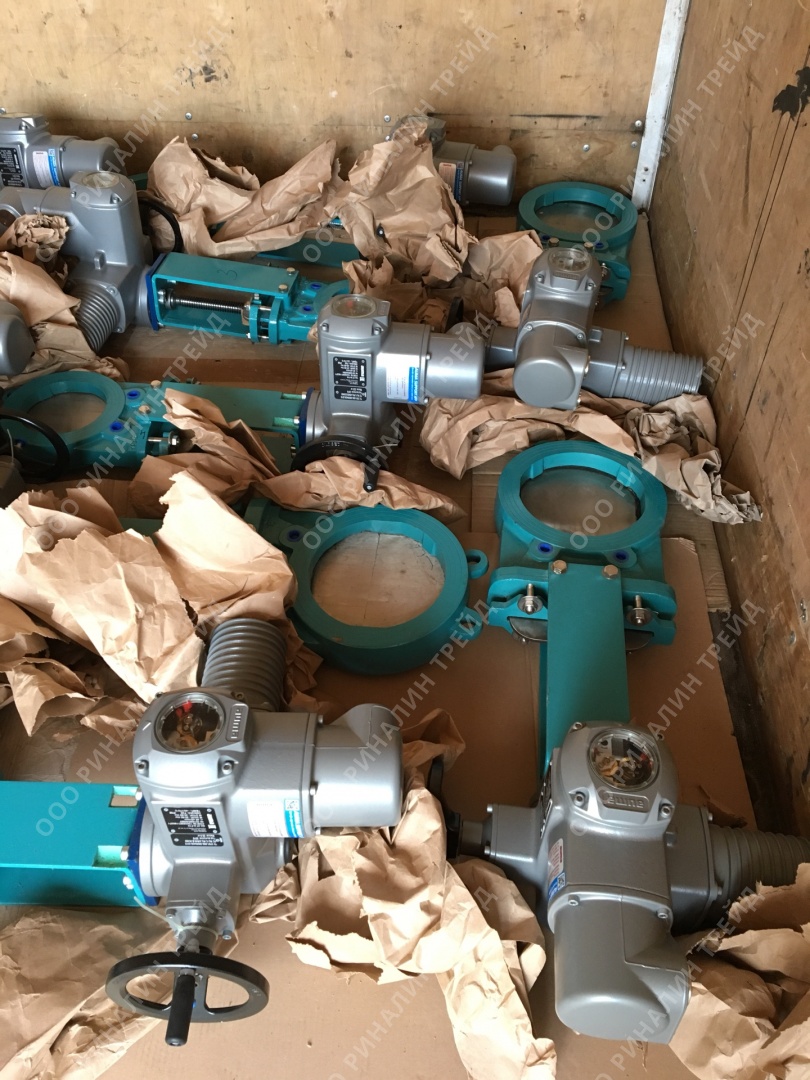

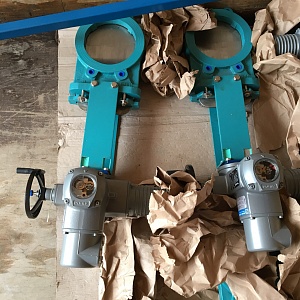

Назначение
Предназначены для установки в качестве запорного устройства на трубопроводах по транспортировке воды, сточных вод, нейтральных жидкостей.
Техническое описание
|
Давление рабочее, МПа |
1,0 |
|
Температура рабочей среды, С |
<80ºC |
|
Рабочая среда |
Грязная вода, угольный шлам, зола, целлюлоза |
|
Материалы основных деталей |
NBR, чугун, нержавеющая сталь, медный сплав |
Материал основных деталей
| № |
части |
материал |
№ |
части |
материал |
|---|---|---|---|---|---|
| 1 |
седло |
Резиновая смесь NBR |
10 |
соединение |
Чугун GG20 |
| 2 |
диск |
Нержавеющая сталь SS304 |
11 |
подшипник |
Сталь 45 |
| 3 |
корпус |
Чугун GG20 |
12 |
шайба |
Сталь 10 |
| 4 |
прокладка |
Резиновая смесь NBR |
13 |
гайка |
Сталь 45 |
| 5 |
запорный болт |
Легированная сталь 35CrMoA |
14 |
крышка подшипника |
Сталь 35 |
| 6 |
гайка |
Сталь 45 |
15 |
штурвал |
Чугун GG25 |
| 7 |
шпиндель |
Сталь 2Cr13 |
16 |
ключ |
Сталь 45 |
| 8 |
стойка |
Сталь Q235 |
17 |
контргайка |
Сталь 35 |
| 9 |
гайка шпинделя |
медный сплав |
|
|
|

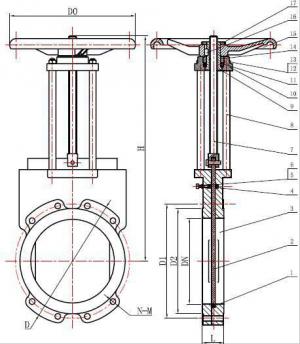

Габаритные и присоединительные размеры
|
PN |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
|---|---|---|---|---|---|---|---|---|
|
10 |
50 |
48 |
160 |
125 |
100 |
295 |
4-M16 |
180 |
|
80 |
50 |
195 |
160 |
135 |
330 |
8-M16 |
220 |
|
|
100 |
50 |
215 |
180 |
155 |
380 |
8-M20 |
220 |
|
|
150 |
60 |
280 |
240 |
210 |
490 |
8-M20 |
280 |
|
|
200 |
60 |
335 |
295 |
265 |
550 |
8-M20 |
280 |
|
|
250 |
70 |
390 |
350 |
320 |
693 |
12-M20 |
360 |
|
|
300 |
80 |
440 |
400 |
368 |
796 |
12-M20 |
400 |
|
|
400 |
110 |
565 |
515 |
482 |
1004 |
16-M22 |
500 |
|
|
500 |
130 |
670 |
620 |
585 |
1210 |
20-M22 |
600 |
