Назначение
Предназначены в качестве запорного устройства для полного отключения и включения потока среды.
Техническое описание
|
Обозначение |
30ч6(906)бр |
|---|---|
| Способ управления | Ручной, электропривод |
| Тип соединения |
Фланцевый |
|
Проход условный, Dу, мм |
50-400 |
|
Давление рабочее, МПа |
1,0 |
|
Температура рабочей среды, С |
>200 |
|
Рабочая среда |
Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие |
|
Материалы основных деталей |
ковкий чугун, эластичный графит + метал пластина |
|
Класс герметичности |
А |

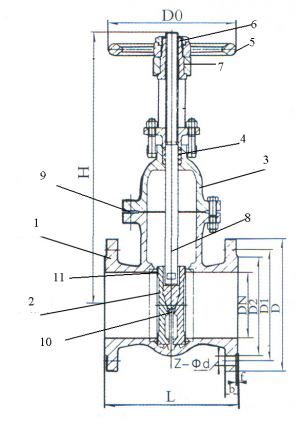

Габаритные и присоединительные размеры
|
PN |
DN |
L (mm) |
H (mm) |
D0 (mm) |
D1 (mm) |
D2 (mm) |
D (mm) |
d |
n |
|---|---|---|---|---|---|---|---|---|---|
|
10 |
50 |
180 |
235 |
152 |
125 |
95 |
160 |
18 |
4 |
|
80 |
210 |
310 |
179 |
160 |
128 |
196 |
18 |
4 |
|
|
100 |
230 |
330 |
206 |
180 |
147 |
210 |
18 |
8 |
|
|
125 |
255 |
420 |
220 |
210 |
185 |
245 |
18 |
8 |
|
|
150 |
280 |
464 |
218 |
240 |
200 |
278 |
22 |
8 |
|
|
200 |
330 |
545 |
265 |
295 |
261 |
333 |
22 |
8 |
|
|
250 |
450 |
820 |
328 |
350 |
320 |
388 |
22 |
12 |
|
|
300 |
500 |
945 |
370 |
400 |
370 |
437 |
22 |
12 |
|
|
400 |
600 |
1270 |
520 |
515 |
475 |
565 |
26 |
16 |
