Тройники ГОСТ 22822-83

Тройники переходные

Тройник - соединительная деталь трубопровода с тремя отверстиями, позволяющая присоединять к основной трубе дополнительные ответвления.

Тройники переходные точеные изготавливаются методом проточки изделия из заготовки разных марок сталей.

Диаметр изготавливаемых тройников от 6 до 200 мм. Эффективно используются для трубопроводов, применяемых на предприятиях отраслей нефтехимической промышленности и для производства минеральных удобрений при температуре среды от минус 50 до плюс 510 градусов. Имеют высокую прочность и способны выдерживать давление до 100 МПа.

Разнообразие изготавливаемых тройников по данному стандарту позволяет нам выполнять любые заказы наших клиентов. По схемам и чертежам заказчика наши специалисты изготовят тройники с запрашиваемыми параметрами.

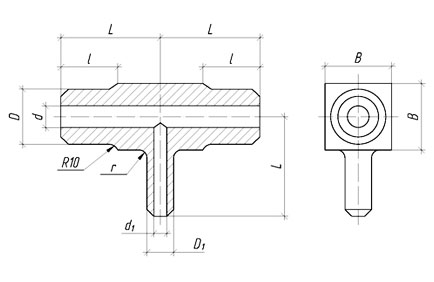

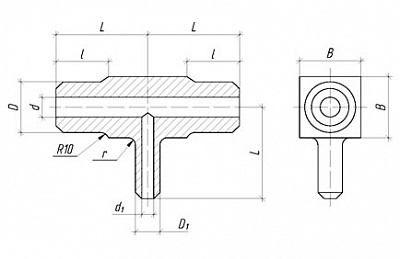

Конструкции и размеры тройников должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Условные проходы Dy x Dy1	Исполнение детали	D	D1	d	d1	L	B	l	r	Масса, кг, не более
	2									0,3
6х6	4	15		6		60	20	45	5	0,4
	2		15		6	70				0,5
10х6	4					75				0,8
	2	26		10		70	30		10	0,6
10х10	4		26		10	75				0,9
	2									0,7
15х6	4		15		6	85			15	1,5
	2					75			10	0,7
15х10	4	36	26	15	10	85	45		15	1,6
	2					75			10	0,7
15х15	4		36		15			50		1,8
	1	38				85				2,0
	2
25х6	3	46	15		6		55		15	3,0
	4	50				100	60			3,8
	1	38		25			45			2,0
	2		26			85	55			3,0
25х10	3	46			10		55			3,1
	4	50				100	60			3,9
	1	38					45			2,1
	2					85	55			2,5
25х15	3	46	36		15		55			3,3
	4	50		25		100	60			4,1
	2					85			15	2,4
25х25	3	46	46		25		55	50		3,5
	4	50	50			100	60			4,5
	1	46					55			2,6
	2	50					60			3,4
32х10	3	58	26		10		65			4,1
	4	70				110	75		20	6,8
	1	46					55			2,6
	2	50				100	60		15	3,4
32х15	3	58	36	32	15		65			5,2
	4	70				110	75		20	7,0
	1	46	38				55			2,7
	2	50				100	60		15	3,8
32х25	3	58	46		25		65			5,4
	4	70	50			110	75		20	7,4
	1	46	46				55			2,9
	2	50	50			100	60		15	3,9
32х32	3	58	58	32	32		65			6,2
	4	70	70				75			8,1
	1	58					65	50		4,2
						110	75			6,4
40х10	2	70	26		10		70			4,6
	3						75			6,4
	4	85				150	90	80	20	12,6
	1	58					65			4,2
							75			6,4
40х15	2	70	36	40	15	110	70	50		4,7
	3						75			6,6
	4	85				150	90	80		12,9
	1	58	38				65			4,3
	2					110	70	50		4,9
40х25	3	70	46		25		75			6,8
	4	85	50			150	90	80		13,5
	1	58	46				65			4,5
							75			6,8
40х32	2	70	50		32	110	70	50		5,0
	3		58				75			7,2
	4	85	70			150	90	80		14,5
	1	58	58				65			4,9
	2					110	70	50		11,3
40х40	3	70	70	40	40		75			7,5
	4	85	85				90			17,7
	1	78	46			150	85			8,4
	2	85	50	55	32		90			11,4
50х32	3		58							23,7
	4	105	70	60		170	115			24,4
	1	78	58				85			9,0
	2	85		55		150	90			12,5
50х40	3		70		40			80	20	24,1
	4	105	85	60		170	115			25,3
	1	78	78				85			9,3
50х50	2	85	85	55	55	150	90			15,1
	4	105	105	60	60		115			26,6
	1	90	46			170	100			13,5
	2	105	50				115			20,4
65х32	3	115	58		32		125			30,5
	4	130	70	70		190	140		40	41,5
	1	90	58				100			14,1
	2	105				170	115		20	21,4
65х40	3	115	70		40		125			31,0
	4	130	85			190	140		40	42,5
	1	90	78				100			14,4
	2	105	85		55	170	115		20	21,9
65х50	3	115					125			33,9
	4	130	105	70	60	190	140		40	43,8
	1	90	90				100			15,0
	2	105	105			170	115	80	20	23,0
65х65	3	115	115		70		125			34,4
	4	130	130				140			46,9
	1	115	46	85		190	125			23,2
	2	130	50		32		140			32,8
80х32	3	140	58	90			155			55,6
	4	160	70			235	170	95		75,3
	1	115	58	85			125			23,8
	2	130			40	190	140	80		34,0
80х40	3	140	70	90			155		40	56,4
	4	160	85			235	170	95		76,9
	1	115	78	85			125			24,1
	2	130	85		55	190	140	80		34,4
80х50	3	140		90			155			60,6
	4	160	105		60	235	170	95		79,2
	1	115	90	85			125			24,7
	2	130	105		70	190	140	80		34,9
80х65	3	140	115	90			155			61,5
	4	160	130	85		235	170	95		83,8
	1	115	115	85	85		125			26,1
	2	130	130			190	140	80		37,0
80х80	3	140	140	90	90		155		40	65,4
	4	160	160	85	85	235	170	95		89,9
	1	130	46			190	140	80		27,8
	2	140	50				155			49,1
100х32	3	160	58		32	235	170	95		65,1
	4	180	70			250	190	100		97,3
	1	130	58			190	140	80		28,4
	2	140					155			50,5
100х40	3	160	70		40	235	170	95		65,6
	4	180	85	100		250	190	100	60	98,5
	1	130	78			190	140	80		28,8
	2	140	85		55		155			51,2
100х50	3	160				235	170	95		69,0
	4	180	105		60	250	190	100		100,3
	1	130	90			190	140	80		29,3
	2	140	105				155			52,8
100х65	3	160	115		70	235	170	95		69,6
	4	180	130			250	190	100		104,3
	1	130	115		85	190	140	80		30,4
	2	140	130				155			55,1
100х80	3	160	140		90	235	170	95		72,4
	4	180	160		85	250	190	100		109,4
	1	130	130			190	140	80		31,1
	2	140	140				155			56,1
100х100	3	160	160		100	235	170	95		73,6
	4	180	180			250	190	100		112,8
	1	160	58			235	170	95		51,4
	2	180				250	190			83,7
125х40	3	195	70		40		210	100		125,1
	4	220	85			285	240			178,4
	1	160	78			235	170	95	60	51,8
	2	180	85		55	250	190			84,6
125х50	3	195					210	100		129,2
	4	220	105	120	60	285	240			180,1
	1	160	90			235	170	95		52,4
	2	180	105			250	190			86,6
125х65	3	195	115		70		210	100		130,2
	4	220	130			285	240			184,3
	1	160	115		85	235	170	95		53,9
	2	180	130			250	190			79,8
125х80	3	195	140		90		210	100		133,1
	4	220	160		85	285	240			189,5
	1	160	130			235	170	95		54,7
	2	180	140			250	190			80,8
125х100	3	195	160		100		210	100		135,7
	4	220	180			285	240			193,1
	1	160	160			235	170	95		57,3
	2	180	180			250	190			84,6
125х125	3	195	195		120		210			143,3
	4	220	220			285	240			202,3
	1	195	58				210			94,3
	2	220			40		240			138,0
150х40	3	245	70			320	270			238,0
	4	275	85				300			315,5
	1	195	78				210			95,1
	2	220	85		55	285	240	100	60	138,7
150х50	3	245					270			242,0
	4	275	105		60	320	300			317,4
	1	195	90	150			210			95,5
	2	220	105			285	240			140,1
150х65	3	245	115		70		270			242,8
	4	275	130			320	300			321,9
	1	195	115		85		210			97,2
	2	220	130			285	240			142,0
150х80	3	245	140		90		270			246,5
	4	275	160		85	320	300			327,5
	1	195	130				210			98,1
	2	220	140			285	240			142,9
150х100	3	245	160		100		270			249,4
	4	275	180			320	300			331,4
	1	195	160				210			101,2
	2	220	180			285	240			152,1
150х125	3	245	195		120		270			257,6
	4	275	220	150		320	300			341,5
	1	195	195				210			103,5
150х150	2	220	220			285	240			153,9
	3	245	245		150		270			268,7
	4	275	275				300			352,3
	1	245	90			320	270	100	60	199,2
200х65	2	275	105		70		300			173,0
	3	300				390	320			173,8
	1	245	115		85		270			175,8
200х80	2	275	130			320	300			172,2
	3	300	140		90	390	320			177,3
	1	245	130				270			249,2
200х100	2	275	140		100	320	300			251,1
	3	300		195		390	320			251,9
	1	245	160				270			255,4
200х125	2	275	180		120	320	300			260,3
	3	300				390	320			269,3
	1	245	195				270			394,9
200х150	2	275	220		150	320	300			411,4
	3	300	245			390	320			402,2
	1	245	245				270			411,7
200х200	2	275	275		195	320	300			429,7
	3	300	300			390	320			441,0

Пример условного обозначения переходного тройника исполнения 4, Dy 65 мм и Dy 40 мм, на условное давление Ру 100 МПа согласно табл.1 ГОСТ 22790-89, из стали марки 203Х3МВФ:
Тройник переходной 4-65х40-100-20Х3МВФ-ГОСТ 22822-83
