* Масса приведена для справок.
Тройники сварные переходные с накладкой.
Тройники изготавливаются из коррозионно-стойкой стали аустенитного класса.Конструкция изделия предполагает наличие накладного листа. Данные изделия пригодны к эксплуатации при рабочей температуре не выше 300 градусов и рабочем давлении менее 2,2 МПа.
Разнообразие выполняемых моделей тройников по данному стандарту позволяет нам выполнять любые заказы наших клиентов. По схемам и чертежам заказчика наши специалисты изготовят тройники с запрашиваемыми параметрами.
Каждое изделие имеет сертификат качества.

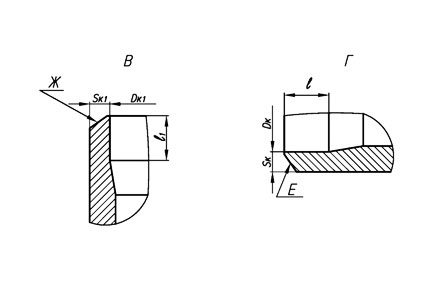

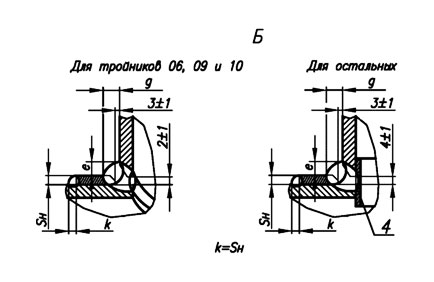

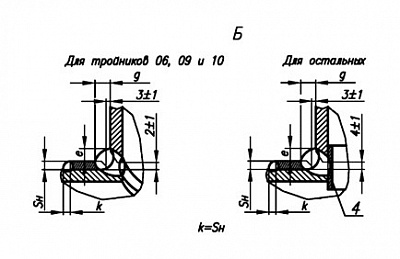

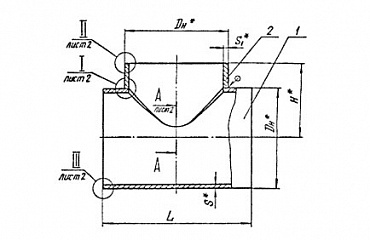

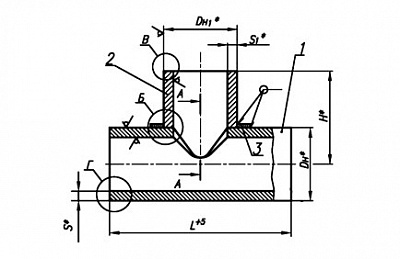

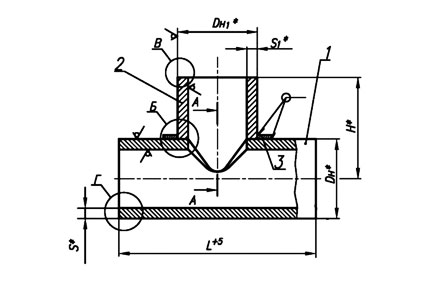

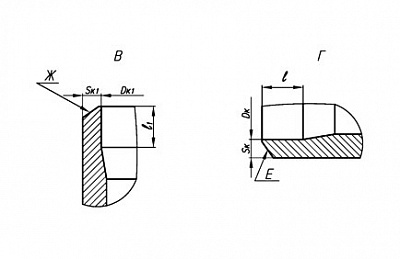

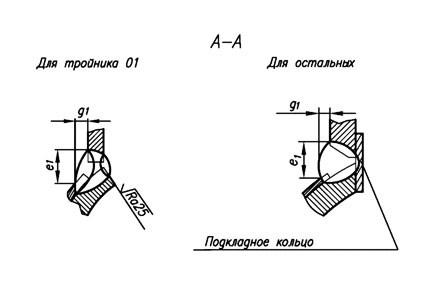

Конструкция и размеры тройников с накладкой должны соответствовать рисунку 1 и таблицам 1 и 2.
|
Обозначение тройника |
PN |
DN x DN1 |
Размеры присоединяемых труб |
DH |
DH1 |
|
|
к корпусу |
к штуцеру |
|||||
|
01 |
25 |
500х100 |
530x8 |
108х5,0 |
530 |
108 |
|
02 |
500х125 |
133х6,0 |
133 |
|||
|
03 |
500х150 |
159х6,0 |
159 |
|||
|
04 |
500х200 |
220х7,0 |
220 |
|||
|
05 |
219х11,0 |
219 |
||||
|
06 |
16 |
500х350 |
377х6,0 |
377 |
||
|
07 |
25 |
700х250 |
720х10 |
273х11,0 |
720 |
273 |
|
08 |
16 |
700х350 |
377х6,0 |
377 |
||
|
09 |
25 |
800х50 |
820х10 |
57х3,0 |
820 |
57 |
|
10 |
800х65 |
76х4,5 |
76 |
|||
|
11 |
800х80 |
89х5,0 |
89 |
|||
|
12 |
800х100 |
108х5,0 |
108 |
|||
|
13 |
800х125 |
133х6,0 |
133 |
|||
|
14 |
800x150 |
159х6,0 |
159 |
|||
|
15 |
25 |
800х200 |
820х10 |
220х7,0 |
820 |
220 |
|
16 |
219х11,0 |
219 |
||||
|
17 |
16 |
800х350 |
377х6,0 |
377 |
||
|
18 |
900х300 |
920х10 |
325х12,0 |
920 |
325 |
|
|
19 |
900х350 |
377х6,0 |
377 |
|||
|
20 |
1200х250 |
1220х10 |
273х11,0 |
1220 |
273 |
|
|
21 |
1200х300 |
325х12,0 |
325 |
|||
|
22 |
1200х350 |
377х6,0 |
377 |
|||
|
23 |
1200х400 |
426х8,0 |
426 |
|||
|
24 |
1200х500 |
530х8,0 |
530 |
|||
|
25 |
10 |
1200х600 |
630х8,0 |
630 |
||
|
26 |
630х12,0 |
|||||
|
Обозначение тройника |
S |
S1 |
Sh |
L |
H |
e |
e1 |
g |
g1 |
Масса*, кг |
|
01 |
8 |
5,0 |
6 |
600 |
400 |
4 |
4 |
14 |
7 |
65,5 |
|
02 |
6,0 |
7 |
5 |
8 |
65,6 |
|||||
|
03 |
10 |
65,9 |
||||||||
|
04 |
7,0 |
8 |
17 |
9 |
67,2 |
|||||
|
05 |
11,0 |
13 |
70,5 |
|||||||
|
06 |
8,0 |
8 |
820 |
3 |
11 |
16 |
13 |
113,3 |
||
|
07 |
10 |
11,0 |
800 |
500 |
11 |
16 |
10 |
155,3 |
||
|
08 |
6,0 |
850 |
500 |
3 |
7 |
12 |
154,2 |
|||
|
09 |
3,0 |
6 |
800 |
550 |
3 |
14 |
7 |
162,5 |
||
|
10 |
4,5 |
163,1 |
||||||||
|
11 |
5,0 |
4 |
5 |
163,3 |
||||||
|
12 |
163,6 |
|||||||||
|
13 |
6,0 |
7 |
14 |
7 |
164,4 |
|||||
|
14 |
8 |
5 |
16 |
6 |
9 |
164,9 |
||||
|
15 |
10 |
7,0 |
8 |
800 |
550 |
7 |
7 |
16 |
10 |
171,2 |
|
16 |
11,0 |
11 |
12 |
9 |
169,0 |
|||||
|
17 |
6,0 |
900 |
5 |
9 |
11 |
185,8 |
||||
|
18 |
12,0 |
1000 |
600 |
12 |
17 |
17 |
10 |
238,1 |
||
|
19 |
8,0 |
10 |
6 |
11 |
19 |
12 |
234,0 |
|||
|
20 |
11,0 |
750 |
770 |
9 |
12 |
10 |
238,0 |
|||
|
21 |
12,0 |
10 |
15 |
11 |
241,0 |
|||||
|
22 |
12 |
8,0 |
850 |
6 |
10 |
318,2 |
||||
|
23 |
1000 |
5 |
10 |
373,7 |
||||||
|
24 |
14,0 |
12 |
22 |
18 |
12 |
388,6 |
||||
|
25 |
10 |
8,0 |
1200 |
3 |
14 |
19 |
14 |
371,1 |
||
|
26 |
12,0 |
384,0 |
* Масса приведена для справок.
Таблица 2
Размеры в миллиметрах
|
Обозначение тройника |
Позиция 1 |
Позиция 2 |
Позиция 3 |
Позиция 4 |
|||
|
Количество |
|||||||
|
1 |
|||||||
|
Размеры |
Материал по СТО79814898 109 разделы |
Масса*,кг |
Обозначение по |
||||
|
Dh x S |
L |
СТО79814898 125 |
СТО79814898 126 |
СТО79814898 125 |
|||
|
01 |
530х8 |
600 |
4, 6 |
61,6 |
2-054 |
3-09 |
3-02 |
|
02 |
61,2 |
2-055 |
3-10 |
3-03 |
|||
|
03 |
60,8 |
2-056 |
3-11 |
3-04 |
|||
|
04 |
59,4 |
2-057 |
3-12 |
3-06 |
|||
|
05 |
59,7 |
2-058 |
3-13 |
3-05 |
|||
|
06 |
820 |
95,3 |
2-062 |
3-14 |
- |
||
|
07 |
720х10 |
800 |
135,9 |
2-085 |
3-15 |
3-07 |
|
|
08 |
850 |
139,0 |
2-087 |
3-16 |
3-09 |
||
|
09 |
820х10 |
800 |
160,6 |
2-095 |
3-17 |
- |
|
|
10 |
160,5 |
2-096 |
3-18 |
- |
|||
|
11 |
160,3 |
2-097 |
3-21 |
3-01 |
|||
|
12 |
160,1 |
2-098 |
3-20 |
3-02 |
|||
|
13 |
159,6 |
2-099 |
3-21 |
3-03 |
|||
|
14 |
159,1 |
2-100 |
3-22 |
3-04 |
|||
|
15 |
157,4 |
2-102 |
3-23 |
3-06 |
|||
|
16 |
157,7 |
2-101 |
3-24 |
3-05 |
|||
|
17 |
900 |
170,2 |
2-105 |
3-25 |
3-09 |
||
|
18 |
920х10 |
1000 |
218,5 |
2-116 |
3-26 |
3-08 |
|
|
19 |
215,3 |
2-118 |
3-27 |
3-10 |
|||
|
20 |
1220х10 |
750 |
220,1 |
2-152 |
3-28 |
3-07 |
|
|
21 |
217,9 |
2-153 |
3-29 |
3-08 |
|||
|
22 |
1220х12 |
850 |
293,2 |
2-155 |
3-30 |
3-10 |
|
|
23 |
1000 |
343,5 |
2-156 |
3-31 |
3-12 |
||
|
24 |
335,4 |
2-157 |
3-32 |
3-15 |
|||
|
25 |
1220х10 |
1200 |
330,0 |
2-158 |
3-33 |
3-16 |
|
|
26 |
330,7 |
2-159 |
3-17 |
||||
* Масса приведена для справок.
Условное обозначение сварного переходного тройника с накладкой:
Примеры
- Тройник сварной переходный, с диаметром корпуса 820 мм и толщиной стенки 10 мм, диаметром штуцера 220 мм и толщиной стенки 7 мм, на условное давление PN 25 для трубопроводов группы С по ПНАЭ Г-7-008, с контролем сварных швов для III категории по ПНАЭ Г-7-010
Тройник переходный С 820x10 -220x7- PN25 - И1в 15 СТО 79814898 127-2009
то же, для трубопроводов группы В
Тройник переходный В 820x10 -220x7 - Рр16/100 °С- III с 15 СТО 79814898 127-2009
то же, с контролем сварных швов для II категории по ПНАЭ Г-7-010
Тройник переходный В 820x10 -220x7 - Рр16/100 °С - Ив 15 СТО 79814898 127-2009 - То же, для трубопроводов, изготовляемых по НП-045
Тройник переходный П 820x10 -220x7 - PN 25 15 СТО 79814898 127-2009 - То же, для трубопроводов, изготовляемых по СНиП 3.05.0513
Тройник переходный 820x10 -220x7 - PN 25 15 СТО 79814898 127-2009 - То же, для трубопроводов, изготовляемых по ПБ 03-585
Тройник переходный Т820x10 -220x7 - PN 25 15 СТО 79814898 127-2009
