Тройники сварные равнопроходные с накладкой. Используются для присоединения трубопроводов одинакового диаметра.
Нашим предприятием изготавливаются тройники равнопроходные с накладкой по СТО 79814898 126-2009.Тройники изготавливаются из коррозионно-стойкой стали аустенитного класса. Конструкция изделия предполагает наличие накладного листа. Данные изделия пригодны к эксплуатации при рабочей температуре не выше 300 градусов и рабочем давлении до 2,2 МПа.
Разнообразие выполняемых моделей тройников по данному стандарту позволяет нам выполнять любые заказы наших клиентов. По схемам и чертежам заказчика наши специалисты изготовят тройники с запрашиваемыми параметрами.
После изготовления партии деталей производится технический контроль качества изготовленной продукции. Каждое изделие имеет сертификат качества.

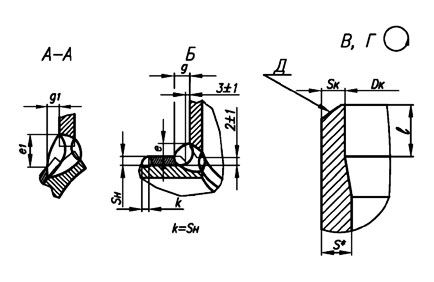

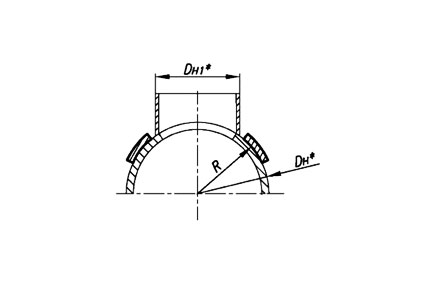

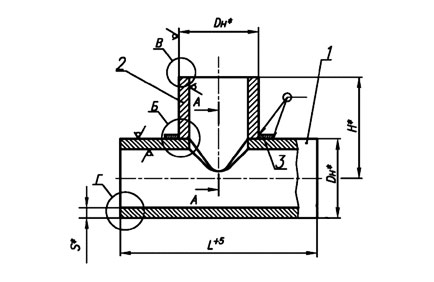

Конструкция и размеры тройников с накладкой должны соответствовать рисунку 1 и таблицам 1 и 2.
Таблица 1
|
Обозначение тройника |
PN |
DN |
Размеры присоединяемых труб |
DH |
S |
SH |
L |
H |
e |
e1 |
g |
g1 |
Масса*, кг |
|
01 |
25 |
350 |
377х6 |
377 |
8 |
8 |
700 |
330 |
8 |
24 |
14 |
3 |
61,3 |
|
02 |
16 |
400 |
426х8 |
426 |
770 |
350 |
6 |
22 |
4 |
77,4 |
|||
|
03 |
500 |
530х8 |
530 |
900 |
400 |
21 |
105,6 |
||||||
|
04 |
600 |
630x12 |
630 |
12 |
1050 |
450 |
9 |
27 |
3 |
205,7 |
|||
|
05 |
630х8 |
205,0 |
|||||||||||
|
06 |
700 |
720x10 |
720 |
10 |
1150 |
520 |
6 |
22 |
17 |
4 |
260,7 |
||
|
07 |
800 |
820x10 |
820 |
12 |
1450 |
600 |
391,0 |
||||||
|
08 |
10 |
900 |
920x10 |
920 |
10 |
10 |
1210 |
650 |
24 |
300,8 |
|||
|
09 |
1000 |
1020x10 |
1020 |
12 |
1450 |
700 |
28 |
397,7 |
* Масса приведена для справок.
Таблица 2
|
Обозначение тройника |
Позиция 1 |
Позиция 2 |
Позиция 3 |
|||
|
Количество |
||||||
|
1 |
||||||
|
Размеры в мм |
Материал по СТО 79814898 109 разделы |
Масса*, кг |
Обозначение по СТО 79814898 124 |
Обозначение по настоящему стандарту |
||
|
Наружный диаметр и толщина стенки |
L |
|||||
|
01 |
377х8 |
700 |
4, 6 |
42,9 |
2-13 |
3-01 |
|
02 |
426х8 |
770 |
53,1 |
2-14 |
3-02 |
|
|
03 |
530х8 |
900 |
76,2 |
2-19 |
3-03 |
|
|
04 |
630х12 |
1050 |
157,7 |
2-21 |
3-04 |
|
|
05 |
2-22 |
|||||
|
06 |
720х12 |
1150 |
195,6 |
2-29 |
3-05 |
|
|
07 |
820х12 |
1450 |
287,6 |
2-32 |
3-06 |
|
|
08 |
920х10 |
1200 |
207,9 |
2-35 |
3-07 |
|
|
09 |
1020х12 |
1450 |
282,8 |
2-41 |
3-08 |
|
* Масса приведена для справок.
Условное обозначение сварного равнопроходного тройника с накладкой:
Примеры
- Тройник сварной равнопроходный, с диаметрами корпуса и штуцера 377 мм и толщиной их стенок 8 мм, на условное давление PN 25 для трубопроводов группы С по ПНАЭ Г-7-008, с контролем сварных швов для III категории по ПНАЭ Г-7-010
Тройник равнопроходный с накладкой С 377x8 - PN25 - Шв 01 СТО 79814898 126-2009 то же, для трубопроводов группы В Тройник равнопроходный с накладкой В 377x8 - Рр16/100 °С- Шс 01 СТО 79814898 126-2009 то же, с контролем сварных швов для II категории по ПНАЭ Г-7-010
Тройник равнопроходный с накладкой В 377x8 - Рр16/100 °С - Ив 01 СТО 79814898 126-2009 - То же, для трубопроводов, изготовляемых по НП-045
Тройник равнопроходный с накладкой П 377x8 - PN 25 01 СТО 79814898 126-2009 - То же, для трубопроводов, изготовляемых по СНиП 3.05.05
Тройник равнопроходный с накладкой 377x8 - PN 25 01 СТО 79814898 126-2009 - То же, для трубопроводов, изготовляемых по ПБ 03-585
Тройник равнопроходный с накладкой Т 377x8 - PN 25 01 СТО 79814898 126-2009 накладки:

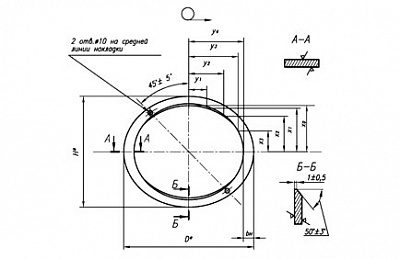

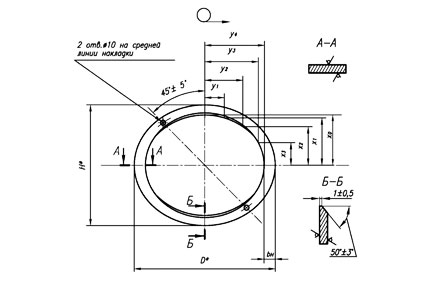

Пример - Накладка для тройника с наружными диаметрами Он = Dh , = 1020 мм
Накладка 3-08 СТО 79814898 126 -2009
