Тройники сварные равнопроходные.
Тройник - соединительная деталь трубопровода с тремя отверстиями, позволяющая присоединять к основной трубе дополнительные ответвления.Сварные равнопроходные тройники изготавливаются из коррозионно-стойкой стали.
Используется для рабочих сред с температурой не превышающей 300 градусов и рабочем давлении менее 2,2 МПа.
Тройники сварные изготавливаются из листа. В некоторых случаях применяют бесшовные патрубки, к которым приваривают штуцер необходимого размера.
Мы изготавливаем равнопроходные тройники различных размеров.
По предварительному согласованию с клиентом, размеры изделия могут быть изменены, если этого требуют конструкционные особенности конкретного присоединяемого агрегата или оборудования.

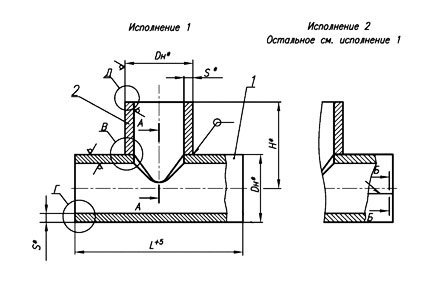

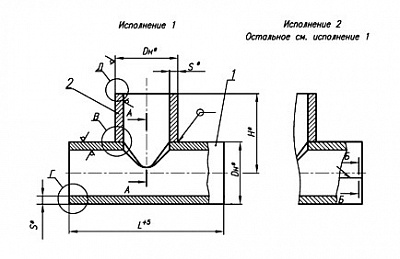

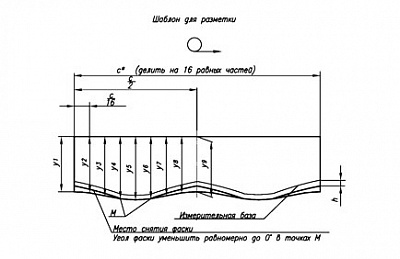

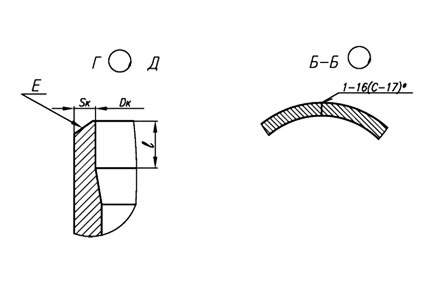

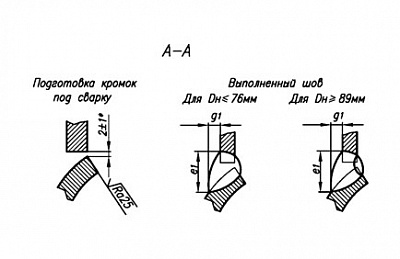

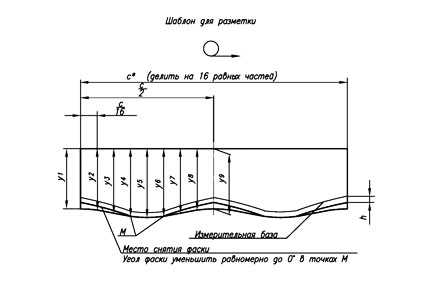

Конструкция и размеры тройников должны соответствовать рисунку 1 и таблицам 1 и 2.
| Обозначение тройника | PN | DN | Размеры присоединяемых труб | Масса кг |
| 1 | 25 | 50 | 57х3 | 1,5 |
| 2 | 65 | 76х4,5 | 3 | |
| 3 | 80 | 89х5 | 4,1 | |
| 4 | 100 | 108х5 | 5,2 | |
| 5 | 125 | 133х6 | 8,1 | |
| 6 | 150 | 159х6 | 10,1 | |
| 7 | 200 | 219х11 | 28 | |
| 8 | 220х7 | 18,2 | ||
| 9 | 250 | 273х11 | 39,1 | |
| 10 | 300 | 325х12 | 58,8 | |
| 11 | 350 | 377х6 | 74,6 | |
| 12 | 16 | 50 | ||
| 13 | 10 | 37,3 | ||
| 14 | 400 | 426х8 | 59 | |
| 15 | 16 | 73,5 | ||
| 16 | 25 | 87,8 | ||
| 17 | 500 | 530х8 | 151,1 | |
| 18 | 16 | 123,7 | ||
| 19 | 10 | 83 | ||
| 20 | 6,3 | 600 | 630х8 | 114 |
| 21 | 10 | 630х12 | 169,5 | |
| 22 | 630х8 | 170,1 | ||
| 23 | 16 | 188 | ||
| 24 | 630х12 | 187,2 | ||
| 25 | 25 | 290,1 | ||
| 26 | 630х8 | 291,1 | ||
| 27 | 700 | 720х8 | 411,9 | |
| 28 | 16 | 253,5 | ||
| 29 | 10 | 217,8 | ||
| 30 | 6,3 | 181,9 | ||
| 31 | 800 | 820х10 | 230,1 | |
| 32 | 10 | 275,5 | ||
| 33 | 16 | 381,9 | ||
| 34 | 25 | 587,4 | ||
| 35 | 6,3 | 900 | 920х10 | 279,3 |
| 36 | 10 | 389,6 | ||
| 37 | 16 | 543,6 | ||
| 38 | 16 | 1000 | 1020х10 | 750 |
| 39 | 10 | 475,3 | ||
| 40 | 6,3 | 393 | ||
| 41 | 4 | 328 | ||
| 42 | 1200 | 457,3 | ||
| 43 | 6,3 | 1220х10 | 548,1 | |
| 44 | 10 | 899,6 | ||
| 45 | 16 | 1301,6 |
Таблица 2 - Параметры деталей, входящих в состав тройников
|
Обозначение типоразмера тройника |
Позиция 1 |
Позиция 2 |
|||
|
Количество |
|||||
|
1 |
|||||
|
Размеры, мм |
Материал по СТО 79814898 109, разделы |
Масса*. кг |
Обозначение типоразмера |
||
|
Наружный диаметр и толщина стенки |
L |
||||
|
01 |
57x3,0 |
260 |
4,6 |
1,0 |
2-01 |
|
02 |
76x4.5 |
280 |
2,1 |
2-02 |
|
|
03 |
89x5,0 |
290 |
2,8 |
2-03 |
|
|
04 |
108x5,0 |
310 |
3,6 |
2-04 |
|
|
05 |
133x6,0 |
340 |
5,7 |
2-05 |
|
|
06 |
159x6,0 |
360 |
7,2 |
2-06 |
|
|
07 |
219x11,0 |
420 |
20,4 |
2-07 |
|
|
08 |
220x7,0 |
13,1 |
2-08 |
||
|
09 |
273x11,0 |
480 |
28,7 |
2-09 |
|
|
10 |
325 х 12,0 |
550 |
42,5 |
2-10 |
|
|
11 |
377 х 12,0 |
600 |
53,2 |
2-11 |
|
|
12 |
377x8,0 |
35,5 |
2-12 |
||
|
13 |
377x6,0 |
26,7 |
2-13 |
||
|
14 |
426x8,0 |
650 |
43,1 |
2-14 |
|
|
15 |
426x10,0 |
5.6 |
53,8 |
2-15 |
|
|
16 |
426 х 12,0 |
4,6 |
64,5 |
2-16 |
|
|
17 |
530 х 14,0 |
800 |
115,0 |
2-17 |
|
|
18 |
530 х 12,0 |
760 |
5.6 |
92,5 |
2-18 |
|
19 |
530x8,0 |
4.6 |
61.7 |
2-19 |
|
|
20 |
630x8,0 |
900 |
86.8 |
2-20 |
|
|
21 |
630x12,0 |
130,1 |
2-21 |
||
|
22 |
2-22 |
||||
|
23 |
630x13,0 |
5,6 |
140,9 |
2-23 |
|
|
24 |
2-24 |
||||
|
25 |
630 х 18,0 |
980 |
4,6 |
216,7 |
2-25 |
|
26 |
2-26 |
||||
|
27 |
720x20,0 |
1100 |
307,6 |
2-27 |
|
|
28 |
720x14,0 |
1000 |
5.6 |
191,2 |
2-28 |
|
29 |
720 х 12,0 |
4,6 |
164,0 |
2-29 |
|
|
30 |
720 х 10,0 |
136,7 |
2-30 |
||
|
31 |
820 х 10,0 |
1100 |
169,5 |
2-31 |
|
|
32 |
820 х 12,0 |
203,4 |
2-32 |
||
|
33 |
820 х 16,0 |
1150 |
5,6 |
287,0 |
2-33 |
|
34 |
820x22,0 |
1250 |
4.6 |
437,8 |
2-34 |
|
35 |
920 х 10,0 |
1210 |
207,9 |
2-35 |
|
|
36 |
920 х 14,0 |
5,6 |
291,1 |
2-36 |
|
|
37 |
920 х 18,0 |
1300 |
4.6 |
410,4 |
2-37 |
|
38 |
1020 x 20,0 |
1450 |
564,8 |
2-38 |
|
|
39 |
1020x14,0 |
1350 |
5.6 |
360,8 |
2-39 |
|
40 |
1020x12,0 |
1300 |
4,6 |
294,3 |
2-40 |
|
41 |
1020x10,0 |
245,2 |
2-41 |
||
|
42 |
1220x10,0 |
1550 |
349,3 |
2-42 |
|
|
43 |
1220x12,0 |
419,2 |
2-43 |
||
|
44 |
1220x18,0 |
1650 |
5,6 |
682,5 |
2-44 |
|
45 |
1220x24,0 |
1750 |
4.6 |
980,8 |
2-45 |
* Масса приведена для справок.
Условное обозначение сварного равнопроходного тройника:
Примеры
- Тройник сварной равнопроходный, с диаметрами корпуса и штуцера 325 мм и толщиной их стенок 12 мм, на условное давление PN 25 для трубопроводов группы С по ПНАЭ Г-7-008 [1], с контролем сварных швов для III категории по ПНАЭ Г-7-010
Тройник равнопроходный С 325x12 - PN25 - Шв 10 СТО 79814898 124-2009
то же, для трубопроводов группы В
Тройник равнопроходный В 325x12 - Рр16/100 °С- 111с 10 СТО 79814898 124-2009
то же, с контролем сварных швов для II категории по ПНАЭГ-7-010
Тройник равнопроходный В 325x12 - Рр16/100 °С - Ив 10 СТО 79814898 124-2009 - То же, для трубопроводов, изготовляемых по НП-045
Тройник равнопроходный П 325x12 - PN 25 10 СТО 79814898 124-2009 - То же, для трубопроводов, изготовляемых по СНиП 3.05.05
Тройник равнопроходный 325x12 - PN 2 5 10 СТО 79814898 124-2009 - То же, для трубопроводов, изготовляемых по ПБ 03-585
Тройник равнопроходный Т 325x12 - PN 25 10 СТО 79814898 124-2009 - штуцера:

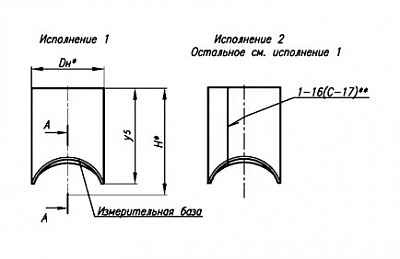

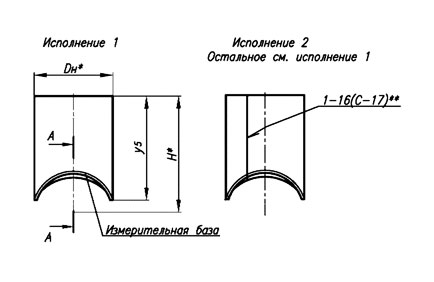

Пример - штуцер с наружным диаметром 820 мм и толщиной стенки 10 мм для тройника, применяемого в трубопроводах группы В по ПНАЭ Г-7-008
Штуцер В 820 х 10 2-31 СТО 79814898 124 -2009
