Тройники переходные с усиленным штуцером.
Тройники переходные с усиленным штуцером изготавливаются из коррозионно-стойкой стали аустенитного класса.Для дополнительной прочности тройника и лучшей работы самой конструкции, привариваемый штуцер изготавливают усиленным.
Тройники данного типа в основном используются для трубопроводов атомных станций транспортирующих рабочие среды с рабочим давлением до 2,2 МПа и температурой не превышающей 300 градусов.
Специалистами нашего предприятия выпускаются все виды изделий согласно данного СТО. Также предусматривается изготовление нестандартных деталей по чертежам клиента.

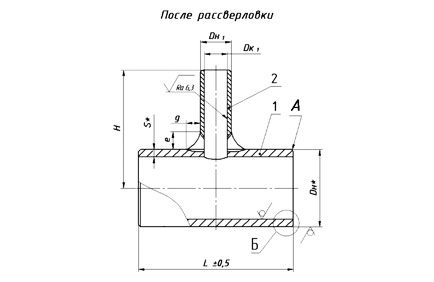

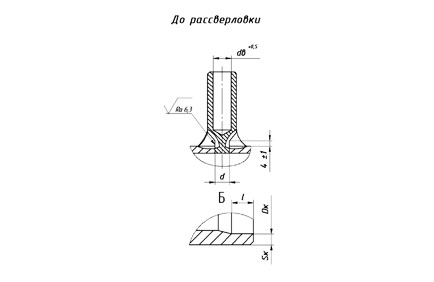

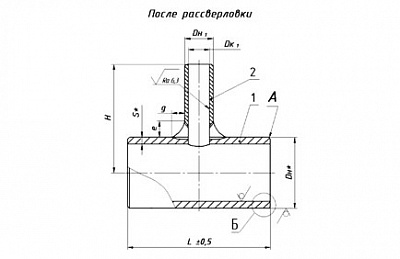

Конструкция и размеры тройников должны соответствовать рисунку 1 и таблицам 1 и 2.
Таблица 1
| Обозначение | PN | DNхDN1 | Размеры присоединяемых труб | Масса | |
| к корпусу | к штуцеру | ||||
| 1 | 25 | 15х10 | 18х2,5 | 14х2 | 0,27 |
| 2 | 20х10 | 25х3 | 0,36 | ||
| 3 | 20х15 | 18х2,5 | 0,42 | ||
| 4 | 25х10 | 32х2,5 | 14х2 | 0,43 | |
| 5 | 25х15 | 18х2,5 | 0,48 | ||
| 6 | 25х20 | 25х3 | 0,66 | ||
| 7 | 32х10 | 38х3 | 14х2 | 0,53 | |
| 8 | 32х15 | 18х2,5 | 0,59 | ||
| 9 | 32х20 | 25х3 | 0,76 | ||
| 10 | 32х25 | 32х2,5 | 0,93 | ||
| 11 | 50х10 | 57х3 | 14х2 | 0,95 | |
| 12 | 50х15 | 18х2,5 | 1,01 | ||
| 13 | 50х20 | 25х3 | 1,19 | ||
| 14 | 50х25 | 32х2,5 | 1,36 | ||
| 15 | 50х32 | 38х3 | 1,58 | ||
| 16 | 65х15 | 76х4,5 | 18х2,5 | 1,8 | |
| 17 | 65х20 | 25х3 | 1,96 | ||
| 18 | 65х25 | 32х2,5 | 2,15 | ||
| 19 | 65х32 | 38х3 | 2,37 | ||
| 20 | 80х20 | 89х5 | 25х3 | 2,99 | |
| 21 | 80х25 | 32х2,5 | 3,15 | ||
| 22 | 80х32 | 38х3 | 3,37 | ||
| 23 | 100х25 | 108х5 | 32х2,5 | 3,74 | |
| 24 | 100х32 | 38х3 | 3,96 | ||
| 25 | 125х32 | 133х6 | 5,49 | ||
| 26 | 150х32 | 159х6 | 6,46 | ||
Таблица 2 - Параметры деталей, входящих в состав тройников
|
Позиция 1 Корпус |
Позиция 2 Штуцер |
|||
|
Обозначение тройника |
Количество |
|||
|
1 |
||||
|
Размеры в миллиметрах |
Масса*, кг |
Обозначение по настоящему стандарту |
||
|
Dн x S |
L |
|||
|
01 |
18x2,5 |
0,12 |
2-01 |
|
|
02 |
25 х 3.0 |
130 |
0,21 |
|
|
03 |
2-02 |
|||
|
04 |
2-01 |
|||
|
06 |
32 х 2,5 |
0,27 |
2-02 |
|
|
06 |
2-03 |
|||
|
07 |
150 |
2-01 |
||
|
08 |
38 х 3,0 |
0,38 |
2-02 |
|
|
09 |
2-03 |
|||
|
10 |
0.37 |
2-04 |
||
|
11 |
2-01 |
|||
|
12 |
0,80 |
2-02 |
||
|
13 |
57 х 3,0 |
2-03 |
||
|
14 |
0,79 |
2-04 |
||
|
15 |
200 |
2-05 |
||
|
16 |
1,59 |
2-02 |
||
|
17 |
76 х 4,5 |
2-03 |
||
|
18 |
1,58 |
2-04 |
||
|
19 |
2-05 |
|||
|
20 |
2,60 |
2-03 |
||
|
21 |
89 х 5,0 |
2,59 |
2-04 |
|
|
22 |
2,58 |
2-05 |
||
|
23 |
108 х 5.0 |
250 |
3,17 |
2-04 |
|
24 |
3,16 |
|||
|
25 |
133 х 6,0 |
4,70 |
2-05 |
|
|
26 |
159 х 6,0 |
5,66 |
||
* Масса приведена для справок

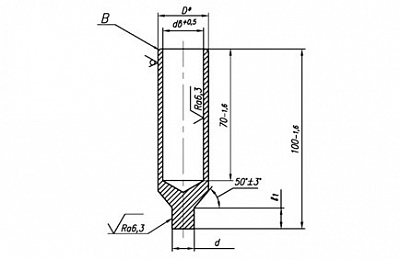

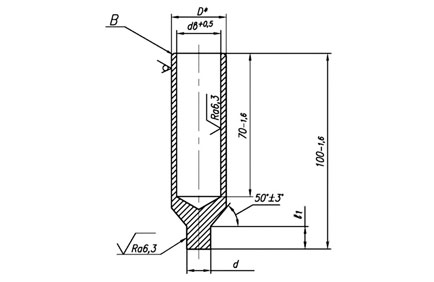

Конструкция и размеры штуцеров должны соответствовать рисунку 2 и таблице 3.
Таблица 3 - Параметры штуцеров
Размеры в миллиметрах
|
Обозначение типоразмера |
Условное давление PN |
Условный проход DN1 |
D |
DH1 |
db |
d |
l1 |
Масса*, кг |
|
|
Номин. |
Пред. откл. |
||||||||
|
2-01 |
25 |
10 |
18 |
14 |
10 |
7 |
-0.05 -0,15 |
8 |
0,15 |
|
2-02 |
15 |
22 |
18 |
13 |
10 |
-0,06 -0,18 |
0,21 |
||
|
2-03 |
20 |
30 |
25 |
19 |
15 |
0.39 |
|||
|
2-04 |
25 |
38 |
32 |
28 |
24 |
-0.07 -0,21 |
10 |
0,57 |
|
|
2-05 |
32 |
45 |
38 |
33 |
28 |
0,79 |
|||
* Масса приведена для справок.
Условное обозначение переходного тройника с усиленным штуцером:
Примеры
- Тройник с усиленным штуцером, DN 80, DN, 25, на условное давление PN 25 для трубопроводов группы С по ПНАЭ Г-7-008, с контролем сварных швов для III категории по ПНАЭ Г-7-010
Тройник переходный С 80x25 - PN2S - Шв 21 СТО 79814898 121-2009 то же, для трубопроводов группы В
Тройник переходный В 80x25 - Рр16/100 °С- ///с 21 СТО 79814898 121-2009 то же, с контролем сварных швов для II категории по ПНАЭ Г-7-010 Тройник переходный В 80x25 - Рр18/100 °С - Ив 21 СТО 79814898 121-2009 - То же, для трубопроводов, изготовляемых по НП-045
Тройник переходный П 80x25 - PN 25 21 СТО 79814898 121-2009 - То же, для трубопроводов, изготовляемых по СНиП 3.05.0513
Тройник переходный 80x25 - PN 25 21 СТО 79814898 121-2009 - То же, для трубопроводов, изготовляемых по ПБ 03-585
Тройник переходный Т 80x25 - PN 25 21 СТО 79814898 121-2009 - штуцера:
Пример - штуцер DN,32 для тройника, применяемого в трубопроводах группы С по ПНАЭ Г-7-00811
Штуцер С 32 2-05 СТО 79814898 121-2009
