Тройники сварные предназначаются для соединения труб из углеродистой стали при строительстве технологических трубопроводов, в том числе трубопроводов, на которые распространяются «Правила» Гостехнадзора, на предприятиях химической, нефтехимической, нефтяной, металлургической и др. отраслей промышленности.
Стандарт распространяется на сварные равнопроходные и переходные тройники из углеродистой стали на Ру ≤ 2,5 МПа.
|
Краткая техническая характеристика: |
|
|
Условное давление, Ру, МПа |
до 2,5 |
|
Наружный диаметр, Dн |
325-1620 мм |
|
Температура, tºC |
От -30ºС до +300ºС |
|
Материал |
Ст3сп, 20, 09Г2С |

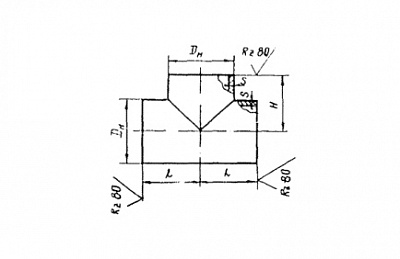

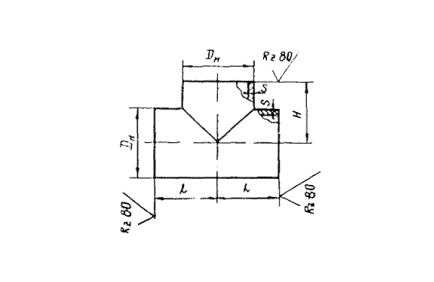

Пример условного обозначения равнопроходного тройника Dн=820 мм, S=16 мм из ст.ВСт3СП:
Тройник ТС 820х16 ВСТ3СП ОСТ 36-24-77

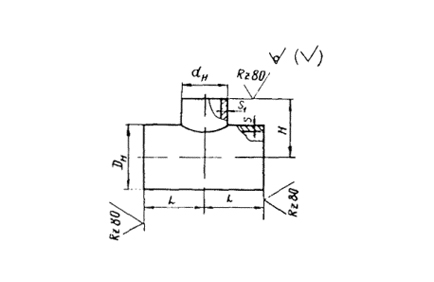

Пример условного обозначения переходного тройника Dн=820 мм, dн=530 мм, S1=10 мм и S2=7 мм из ст.ВСт3СП:
Тройник ТС 820х10-530х7 ВСт3СП ОСТ 36-24-77.
| Dу, мм | Dн, мм | S, мм | dн, мм | S1, мм | L, мм | H, мм | Pу, МПа (кгс/см2), не более для сред | Масса, кг | |
| неагрессивных | средне-агрессивных | ||||||||
| 500 | 530 | 7 | 325 | 6 | 400 | 400 | 1,6 (16) | 1,0 (10) | 78,0 |
| 10 | 2,5 (25) | - | 107,0 | ||||||
| 8 | - | 1,6 (16) | 110,0 | ||||||
| 14 | 10 | - | 2,5 (25) | 160,0 | |||||
| 7 | 426 | 7 | 1,6 (16) | 1,0 (10) | 82,0 | ||||
| 10 | 8 | 2,5 (25) | 1,6 (16) | 112,0 | |||||
| 14 | 12 | - | 2,5 (25) | 158,0 | |||||
| 7 | 530 | 7 | 1,6 (16) | 1,0 (10) | 85,0 | ||||
| 10 | 10 | 2,5 (25) | 1,6 (16) | 121,0 | |||||
| 14 | 14 | - | 2,5 (25) | 168,0 | |||||
| 600 | 630 | 8 | 325 | 6 | 450 | 450 | 1,6 (16) | 1,0 (10) | 115,0 |
| 12 | 8 | 2,5 (25) | 1,6 (16) | 171,0 | |||||
| 15 | 10 | - | 2,5 (25) | 213,0 | |||||
| 8 | 426 | 7 | 1,6 (16) | 1,0 (10) | 119,0 | ||||
| 12 | 8 | 2,5 (25) | 1,6 (16) | 172,0 | |||||
| 15 | 12 | - | 2,5 (25) | 220,0 | |||||
| 8 | 530 | 7 | 1,6 (16) | 1,0 (10) | 121,0 | ||||
| 12 | 10 | 2,5 (25) | 1,6 (16) | 180,0 | |||||
| 15 | 14 | - | 2,5 (25) | 228,0 | |||||
| 8 | 630 | 8 | 1,6 (16) | 1,0 (10) | 127,0 | ||||
| 12 | 12 | 2,5 (25) | 1,6 (16) | 190,0 | |||||
| 15 | 15 | - | 2,5 (25) | 237,0 | |||||
| 800 | 820 | 8 | 426 | 7 | 550 | 550 | 1,0 (10) | 0,63 (6,3) | 184,0 |
| 10 | 1,6 (16) | 1,0 (10) | 227,0 | ||||||
| 14 | 8 | - | 1,6 (16) | 318,0 | |||||
| 16 | 2,5 (25) | - | 364,0 | ||||||
| 20 | 12 | - | 2,5 (25) | 445,0 | |||||
| 8 | 530 | 7 | 1,0 (10) | 0,63 (6,3) | 186,0 | ||||
| 10 | 1,6 (16) | 1,0 (10) | 228,0 | ||||||
| 14 | 10 | - | 1,6 (16) | 318,0 | |||||
| 16 | 2,5 (25) | - | 359,0 | ||||||
| 20 | 14 | - | 2,5 (25) | 451,0 | |||||
| 8 | 630 | 8 | 1,0 (10) | 0,63 (6,3) | 189,0 | ||||
| 10 | 1,6 (16) | 1,0 (10) | 229,0 | ||||||
| 14 | 12 | - | 1,6 (16) | 326,0 | |||||
| 16 | 2,5 (25) | - | 368,0 | ||||||
| 20 | 15 | - | 2,5 (25) | 458,0 | |||||
| 8 | 820 | 8 | 1,0 (10) | 0,63 (6,3) | 199,0 | ||||
| 10 | 10 | 1,6 (16) | 1,0 (10) | 249,0 | |||||
| 14 | 14 | - | 1,6 (16) | 347,0 | |||||
| 16 | 16 | 2,5 (25) | - | 396,0 | |||||
| 20 | 20 | - | 2,5 (25) | 493,0 | |||||
| 1000 | 1020 | 8 | 530 | 7 | 650 | 650 | 1,0 (10) | 0,63 (6,3) | 269,0 |
| 12 | 1,6 (16) | 1,0 (10) | 393,0 | ||||||
| 16 | 10 | - | 1,6 (16) | 525,0 | |||||
| 20 | 2,5 (25) | - | 647,0 | ||||||
| 8 | 630 | 8 | 1,0 (10) | 0,63 (6,3) | 273,0 | ||||
| 12 | 1,6 (16) | 1,0 (10) | 397,0 | ||||||
| 16 | 12 | - | 1,6 (16) | 531,0 | |||||
| 20 | 2,5 (25) | - | 653,0 | ||||||
| 8 | 820 | 8 | 1,0 (10) | 0,63 (6,3) | 265,0 | ||||
| 12 | 10 | 1,6 (16) | 1,0 (10) | 409,0 | |||||
| 16 | 14 | - | 1,6 (16) | 547,0 | |||||
| 20 | 16 | 2,5 (25) | - | 674,0 | |||||
| 8 | 1020 | 8 | 1,0 (10) | 0,63 (6,3) | 288,0 | ||||
| 12 | 12 | 1,6 (16) | 1,0 (10) | 431,0 | |||||
| 16 | 16 | - | 1,6 (16) | 573,0 | |||||
| 20 | 20 | 2,5 (25) | - | 715,0 | |||||
| 1200 | 1220 | 10 | 820 | 8 | 750 | 750 | 1,0 (10) | 0,63 (6,3) | 461,0 |
| 16 | 10 | 1,6 (16) | 1,0 (10) | 722,0 | |||||
| 18 | 14 | - | 1,6 (16) | 824,0 | |||||
| 10 | 1020 | 8 | 1,0 (10) | 0,63 (6,3) | 467,0 | ||||
| 16 | 12 | 1,6 (16) | 1,0 (10) | 738,0 | |||||
| 18 | 16 | - | 1,6 (16) | 846,0 | |||||
| 10 | 1 220 | 10 | 1,0 (10) | 0,63 (6,3) | 491,0 | ||||
| 16 | 16 | 1,6 (16) | 1,0 (10) | 783,0 | |||||
| 18 | 18 | - | 1,6 (16) | 879,0 | |||||
| 1 400 | 1 420 | 12 | 820 | 8 | 850 | 850 | 1,0 (10) | 0,63 (6,3) | 716,0 |
| 18 | 10 | 1,6 (16) | 1,0 (10) | 1 061,0 | |||||
| 12 | 1 020 | 8 | 1,0 (10) | 0,63 (6,3) | 726,0 | ||||
| 18 | 12 | 1,6 (16) | 1,0 (10) | 1 070,0 | |||||
| 12 | 1 220 | 10 | 1,0 (10) | 0,63 (6,3) | 738,0 | ||||
| 18 | 16 | 1,6 (16) | 1,0 (10) | 1 113,0 | |||||
| 12 | 1 420 | 12 | 1,0 (10) | 0,63 (6,3) | 769,0 | ||||
| 18 | 18 | 1,6 (16) | 1,0 (10) | 1 150,0 | |||||
