Пределы применения сварных равнопроходных тройников с накладкой приведены в таблице 1.
|
Условное давление Ру, МПа (кгс/см2) |
Рабочее давление Рраб, МПа (кгс/см2) для температуры рабочей среды, °С |
|||||
|
200 |
250 |
300 |
350 |
400 |
425 |
|
|
4,0 (40,0) |
- |
- |
- |
- |
- |
2,0 (20,0) |
|
2,5 (25,0) |
2,2 (22,0) |
2,2 (22,0) |
1,9 (19,0) |
1,7 (17) |
- |
- |
Для трубопроводов тепловых сетей допускается применение сварных переходных тройников с накладками на рабочее давление до 2,5 МПа при рабочей температуре до 200 °С.

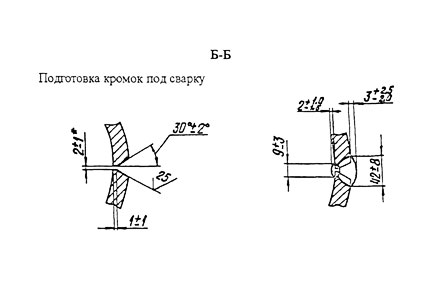

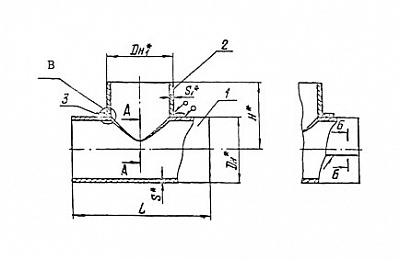

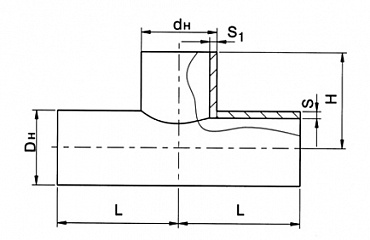

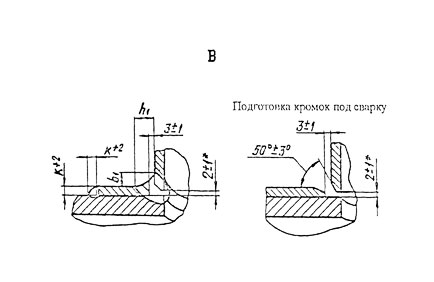

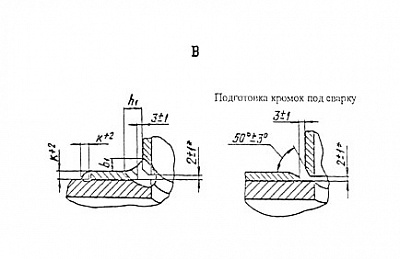

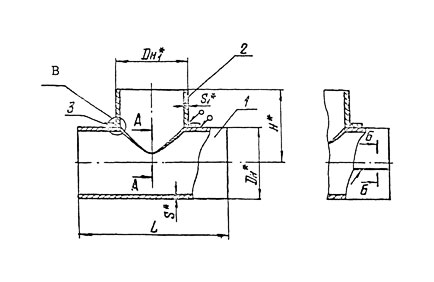

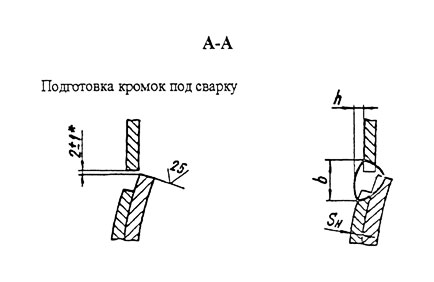

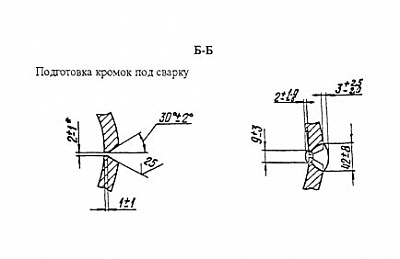

Конструкция и размеры сварных переходных тройников с накладками должны соответствовать указанным на чертеже 1 и в таблицах 2 и 3.
Таблица 2
Размеры в миллиметрах
|
Обозначение тройника |
Условное давление Ру, МПа (кгс/см2) |
Условный проход Dу´Dу1 |
Размеры присоединяемых труб |
Dн |
Dн1 |
S |
S1 |
|
|
к корпусу |
к штуцеру |
|||||||
|
01 |
4,0 (40) |
125´80 |
133´4 |
89´3,5 |
133 |
89 |
6 |
3,5 |
|
02 |
2,5 (25) |
1200´1000 |
1220´14 |
1020´14 |
1220 |
1020 |
25 |
25 |
|
Обозначение тройника |
L |
H |
K |
b |
b1 |
h |
h1 |
Рисунок |
Масса, кг |
|
|
|
Номин. |
Предельное отклонение |
||||||||||
|
Не менее |
|
||||||||||
|
01 |
600 |
-4,0 |
170 |
4 |
16 |
8 |
2 |
4 |
1 |
12 |
|
|
02 |
1500 |
-6,0 |
890 |
6 |
52 |
35 |
3 |
18 |
2 |
1198 |
|
Пример условного обозначения сварного переходного тройника с накладкой диаметром корпуса 133 мм, толщиной стенки 6 мм и диаметром штуцера 89 мм, толщиной стенки 3,5 мм на Ру 4,0 МПа:
Тройник переходный с накладкой 133´6-89´3,5-4,0 01 ОСТ 34 10.765-97
Таблица 3
|
Обозначение тройника |
Позиция 1 Корпус |
Позиция 2 Штуцер |
Позиция 3 Накладка |
|||
|
Наружный диаметр и толщина стенки |
L |
Материал по ОСТ 34 10.747 раздел |
Масса, кг |
Обозначение по ОСТ 34 10.764 |
Обозначение по ОСТ 34 10.763 |
|
|
01 |
133´6 |
350 |
5 |
6,4 |
2-010 |
2-04 |
|
02 |
1220´25 |
1500 |
11 |
931,0 |
2-151 |
2-05 |
