Тройники переходные штампованные для паропроводов тепловых станций.
Представляет собой соединительную деталь трубопровода, позволяющую подключать к основной трубе дополнительные ответвления.
Крепится к ней при помощи сварки, обеспечивая надежное и герметичное соединение.
Тройники изготавливаются из поковок стали марки 12Х1МФ. Могут работать в среде с высокой температурой и высоким давлением до 25МПа.
Все изготавливаемые на нашем предприятии изделия соответствуют техническим требованиям и перед эксплуатацией проходят строгий контроль и испытания на специальном оборудовании, которым оснащены наши производственные площади.
Качество и прочность каждой изготовленной детали подтверждается сертификатом соответствия.

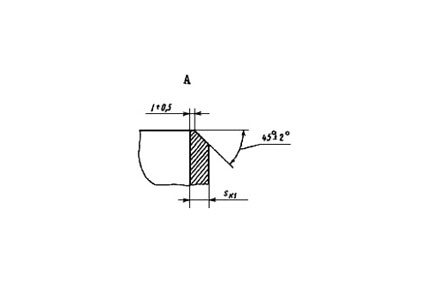

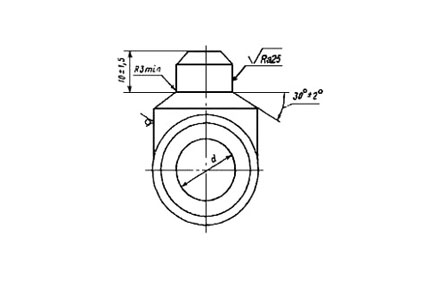

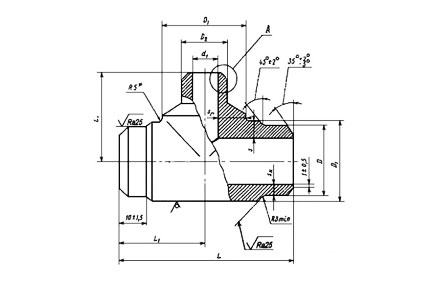

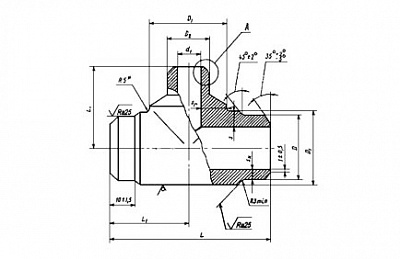

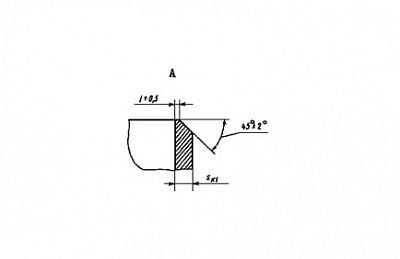

Конструкция и размеры тройников должны соответствовать указанным на рисунке 1 и в таблице 1.
Масса тройников, указанная в таблице 1, - расчетная, приведена для справки.
Поковки группы II категории Т - по ОСТ 108.030.113. Остальные технические требования - по СТО ЦКТИ 10.003.
Допускается изготовление тройников исполнений 01 ÷ 03 из поковок стали марки 15Х1М1Ф по ТУ 14-1-1529 по размерам, указанным в таблице 1.
Пример условного обозначения переходного штампованного тройника исполнения 01 с условными проходами Dу15 и Dу110:
ТРОЙНИК ПЕРЕХОДНЫЙ 15×10 01 СТО ЦКТИ 720.16
Пример маркировки: 01 СТО ЦКТИ 720.16
