Тройники переходные с вытянутой горловиной.

Тройник - соединительная деталь трубопровода с тремя отверстиями, позволяющая присоединять к основной трубе дополнительные ответвления.

Тройники переходные для трубопроводов пара и горячей воды тепловых станций. Изготавливаются из труб и имеют различные размеры корпуса и горловины, что позволяет присоединять элементы трубопроводов различного диаметра. Изготавливаются методом штамповки с последующим вытягиванием горловины на специальном прессе. Для их изготовления используются трубы стали марок 15ГС и 20.

Весть рабочий процесс строго регламентируется нормами и стандартами, а каждое изделие проходит ряд испытаний перед доставкой заказчику.

Тройники могут быть выполнены по стандартным параметрам или по размерам клиента.

Предельные отклонения толщины стенки s - по ТУ 14-3Р-55.

Размеры высот H и h, радиусов R и R1 и толщины стенки sk1 могут быть по усмотрению предприятия-изготовителя изменены при соблюдении условий прочности.

Масса тройников, указанная в таблице 1, - расчетная, приведена для справки.

Остальные технические требования - по СТО ЦКТИ 10.003.

Пример условного обозначения тройника переходного исполнения 12 с условными проходами Dy 150 и Dy1 100:
ТРОЙНИК ПЕРЕХОДНЫЙ 150×100 12 СТО ЦКТИ 720.08

Пример маркировки: 12 СТО ЦКТИ 720.08

Таблица 1
Размеры в миллиметрах

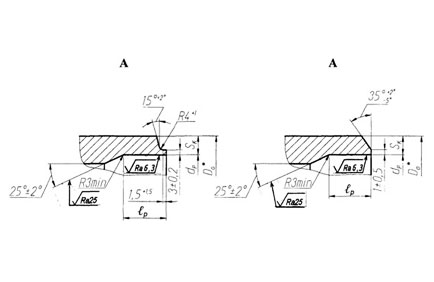

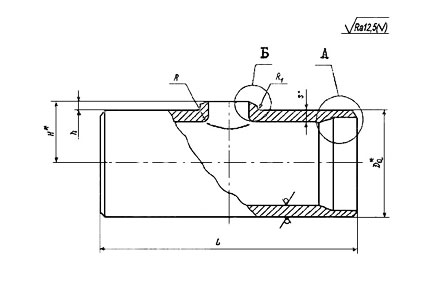

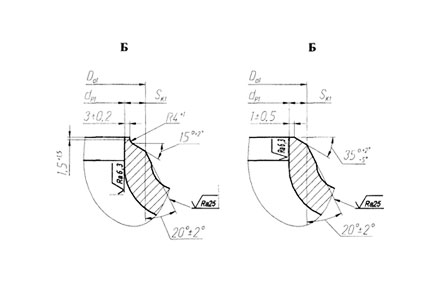

Исполнение	Рисунок		Условный проход		Наружный диаметр и толщина стенки присоединяемых труб		Da*	Dal		dр		dр1		L± 5	lр	H*	h± 5	s*	sk	sk1	R, не более	R1, не менее	Масса, кг
Исполнение	А	Б	Dy	Dy1	Наружный диаметр и толщина стенки присоединяемых труб		Da*	номин.	пред. откл.	номин.	пред. откл.	номин.	пред. откл.	L± 5	lр	H*	h± 5	s*	не менее		R, не более	R1, не менее	Масса, кг
р = 3,92 МПа, t = 450 °С; р = 7,45 МПа, t = 145 °С
01	2	4	150	100	159×9	108×8	159	109	+1	142	+0,63	93	+0,54	400	45	100	20	13	7,2	5,9	25	9	18,7
02			200		219×13		219			195	+0,72				50	135	25	20	9,5		35	13	37,5
03			250		273×16		273			244	+0,72				60	165	28	24	11,5		35	16	54,2
04			300		325×19		325			290	+0,81				65	191	28	28	13,5		45	19	75,0
05	2	5	150	80	159×9	89×6	159	91	+1	142	+0,63	77	+0,46	400	45	96	18	13	7,2	5,4	25	9	18,7
06		4	200	150	219×13	159×9	219	160	+2	195	+0,72	142	+0,63	500	50	135	25	20	9,5	7,7	35	13	47,3
07			250	150	273×16	159×9	273	160	+2	244		142	+0,63		60	167	30	24	11,5	7,7		16	69,8
08			250	200	273×16	219×13	273	221	+3	244		195	+0,72		60	167	30	24	11,5	11,0		16	69,8
09			300	150	325×19	159×9	325	160	+2	290	+0,81	142	+0,63	600	65	193	30	28	13,5	7,7	45	19	119,0
10				200		219×13		221	+3			195	+0,72			193	30			10,5
11				250		273×16		275	+3			244	+0,72			195	32			13,5
р = 4,31 МПа, t = 340 °С; р = 3,92 МПа, t = 200 °С
12	2	5	150	100	159×7	108×5	159	109	+1	147	+0,63	100	+0,54	400	40	100	20	9	4,4	4,2	25	6	13,3
13			200		219×9		219			203	+0,72			500	45	130	20	13	5,6	4,2	35	9	33,0
14			250		273×10		273			254	+0,81			500	45	162	25	16	6,6	4,6	35	11	50,7
15			300		325×13		325			303	+0,81			600	50	191	28	19	7,6	4,6	45	13	85,0
16	2	5	150	80	159×7	89×4,5	159	91	+1	147	+0,63	80	+0,54	400	40	98	18	9	4,4	4,1	25	6	13,3
17	2	4	200	150	219×9	159×7	219	160	+2	203	+0,72	147	+0,63	500	45	135	25	13	5,6	5,0	35	9	33,0
18			250	150	273×10	159×7	273	160	+2	254	+0,81	147	+0,63			165	28	16	6,6	5,0		11	50,7
19			250	200	273×10	219×9	273	221	+3	254		203	+0,72			165	28	16	6,6	6,6		11	50,7
20			300	150	325×13	159×7	325	160	+2	303		147	+0,63	600	50	193	30	19	7,6	5,0	45	13	85,0
21				200		219×9		221	+3			203	+0,72			193	30			6,6
22				250		273×10		275				254	+0,81			198	35			7,6
23			350	200	377×13	219×9	377	221		354	+0,89	203	+0,72	700		227	38	24	8,6	6,6	55	16	142,0
24				250		273×10		275				254	+0,81			227	38			7,6
25				300		325×13		328				303	+0,81			229	40			8,8
26			400	200	426×14	219×9	426	221		401		203	+0,72			256	38		9,5	6,6	50		163,0
27				250		273×10		275				254	+0,81			251	38			7,6
28				300		325×13		328				303	+0,81			253	40			8,8
29		4	450	200	465×16	219×9	465	221	+3	437	+0,97	203	+0,72	800	60	273	40	30	10,5	6,6	55	20	248,0
30				250		273×10		275				254	+0,81			273	40			7,6
31				300		325×13		328				303	+0,81			278	45			8,8
32				350		377×13		382	+4			354	+0,89			278	45			9,8
33	3	5	125	80	133×5	89×4,5	133	91	+1	124	+0,63	80	+0,54	300	30	85	18	13	3,2	4,1	25	9	12,0
34	3	5	125	100	133×5	108×5	133	109	+1	124	+0,63	100	+0,54	300	30	87	20	13	3,2	3,5	25	9	12,0

* Размеры для справок
