Тройник - соединительная деталь трубопровода, обеспечивающая слияние или разделение потока рабочей среды.

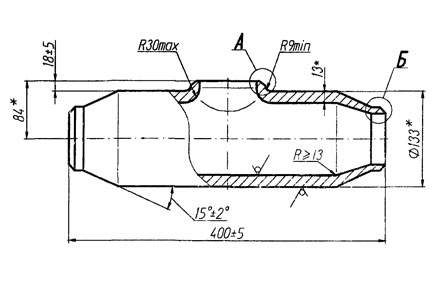

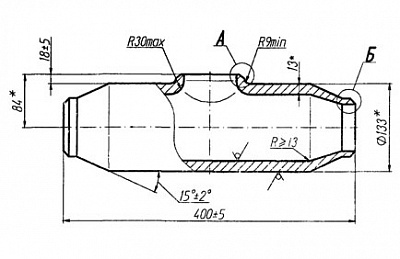

Тройники переходные с вытянутой горловиной и обжатыми концами, изготавливаемые из труб стали марки 15ГС для трубопроводов II и III категорий пара и горячей воды тепловых станций.
Температура эксплуатируемой среды может составлять от 145 до 450 градусов при абсолютном давлении в магистрали от 3,9 до 7,4 Мпа.
Изготовление соединительных элементов проводится согласно нормативно-технической документации и по чертежам заказчика.
Перед вводом в эксплуатацию каждое изделие проходит серию испытаний на специальном оборудовании.
Рекомендуемые размеры прямых участков подкатанной части уточняются предприятием-изготовителем при разработке технологического процесса изготовления тройника.
Допускается изготовление подкатанной части и без прямых участков.

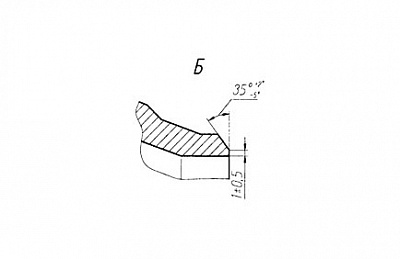

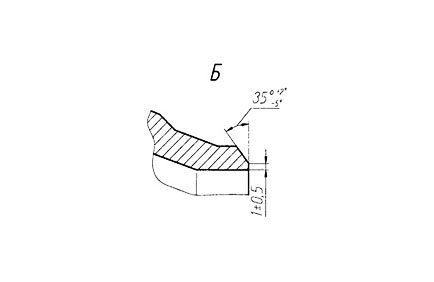

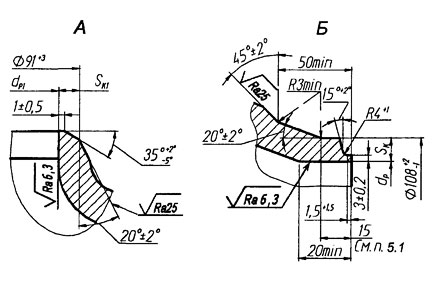

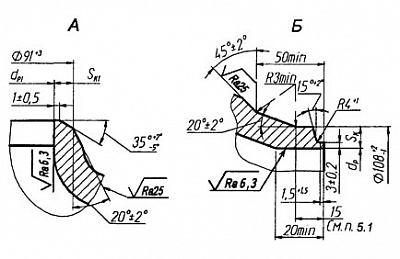

Размеры радиусов сопряжения горловины с корпусом, высот и толщины стенки sk1 могут быть изменены по усмотрению предприятия-изготовителя при соблюдении условий прочности.
Масса тройников - 16,1 кг - расчетная, приведена для справки.
Остальные технические требования - по СТО ЦКТИ 10.003.
Пример условного обозначения тройника переходного исполнения 02 с условными проходами Dy 100 и Dy 80:
ТРОЙНИК ПЕРЕХОДНЫЙ 100×80 02 СТО ЦКТИ 720.07
Пример маркировки: 02 СТО ЦКТИ 720.07
Таблица 1
Размеры в миллиметрах
|
Исполнение
|
Рисунок
|
Условный проход
|
Наружный диаметр и толщина стенки присоединяемых труб
|
dр
|
dр1
|
sk
|
sk1
|
|
Dy
|
Dy1
|
номин.
|
пред. откл.
|
номин.
|
пред. откл.
|
не менее
|
|
p = 3,92 МПа, t = 450 °С; p = 7,45 МПа, t = 145 °С
|
|
01
|
1
|
100
|
80
|
108×8
|
89×6
|
93
|
+0,54
|
77
|
+0,46
|
5,4
|
5,4
|
|
p = 4,31 МПа, t = 340 °С; p = 3,92 МПа, t = 200 °С
|
|
02
|
2
|
100
|
80
|
108×5
|
89×4,5
|
100
|
+0,54
|
80
|
+0,54
|
2,7
|
3,6
|
