Тройник - соединительная деталь трубопровода с тремя отверстиями, позволяющая присоединять к основной трубе дополнительные ответвления.

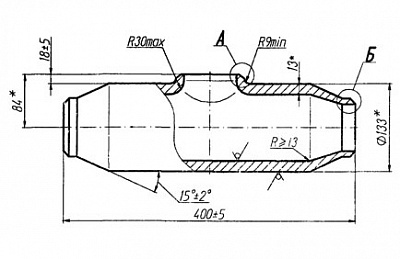

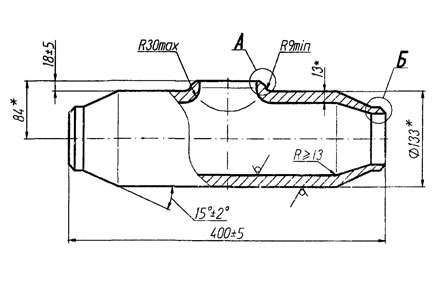

Тройники равнопроходные имеют вытянутую горловину и обжатые концы.
Изготавливается из труб стали марки 20 для трубопроводов II и III категорий пара и горячей воды тепловых станций.
Изделия имеют высокую прочность и износоустойчивость, поскольку от этого зависит срок эксплуатации трубопровода и его надежность.
Мы изготавливаем равнопроходные тройники различных размеров.
По предварительному согласованию с клиентом, размеры изделия могут быть изменены, если этого требуют конструкционные особенности конкретного присоединяемого агрегата или оборудования.
Рекомендуемые размеры прямых участков подкатанной части уточняются предприятием-изготовителем при разработке технологического процесса изготовления тройника.
Допускается изготовление подкатанной части и без прямых участков.

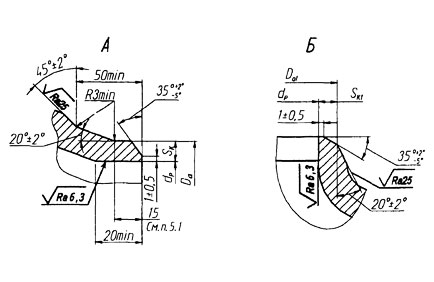

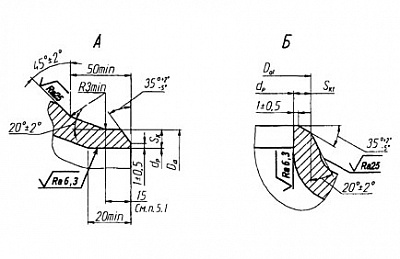

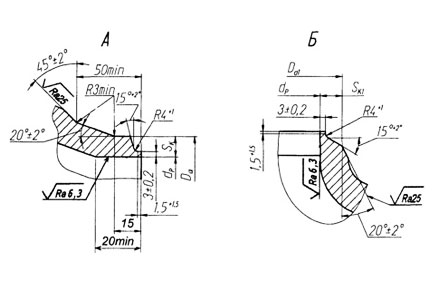

Размеры высот Н и h, радиусов R и R1 и толщины стенки sk1 могут быть по усмотрению предприятия-изготовителя изменены при соблюдении условий прочности.
Масса тройников, указанная в таблице 1, - расчетная, приведена для справки.
Остальные технические требования - по СТО ЦКТИ 10.003.
Пример условного обозначения равнопроходного тройника исполнения 03 с условным проходом Dу 80:
ТРОЙНИК РАВНОПРОХОДНЫЙ 80 03 СТО ЦКТИ 720.06
Пример маркировки: 03 СТО ЦКТИ 720.06
Таблица 1
Размеры в миллиметрах
|
Исполнение
|
Рисунок
|
Условный проход Dy
|
Наружный диаметр и толщина стенки присоединяемых труб
|
Da-1+2
|
Dal+2
|
Da2*
|
dр
|
L ± 5
|
H*
|
h ± 5
|
s*
|
sk
|
sk1
|
R, не более
|
R1, не менее
|
Масса, кг
|
|
номин.
|
пред. откл.
|
не менее
|
|
р = 3,92 МПа, t = 450 °С; р = 7,45 МПа, t = 145 °С
|
|
01
|
2
|
80
|
89×6
|
89
|
91
|
133
|
77
|
+0,46
|
450
|
84
|
18
|
13
|
5,4
|
5,4
|
25
|
9
|
18,3
|
|
02
|
3
|
100
|
108×8
|
108
|
109
|
159
|
93
|
+0,54
|
700
|
100
|
20
|
13
|
5,4
|
5,8
|
25
|
9
|
33,2
|
|
р = 4,31 МПа, t = 340 °С; р = 3,92 МПа, t = 200 °С
|
|
03
|
2
|
80
|
89×4,5
|
89
|
91
|
133
|
80
|
+0,54
|
450
|
84
|
18
|
13
|
3,6
|
4,0
|
25
|
9
|
18,1
|
|
04
|
2
|
100
|
108×5
|
108
|
109
|
159
|
100
|
+0,54
|
700
|
100
|
20
|
13
|
2,7
|
3,4
|
25
|
9
|
33,0
|
* Размеры для справок
