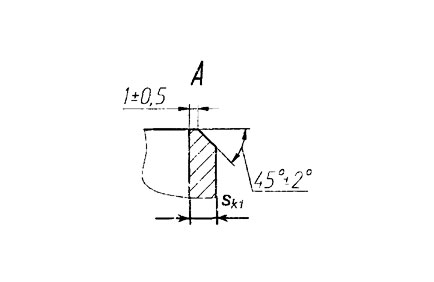

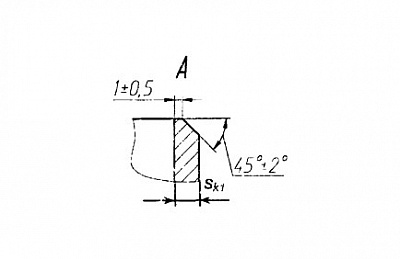

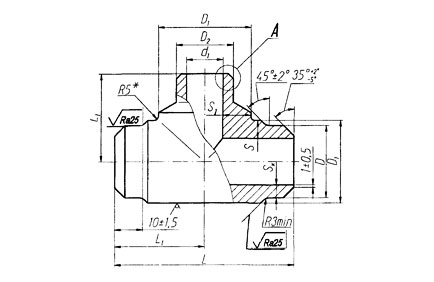

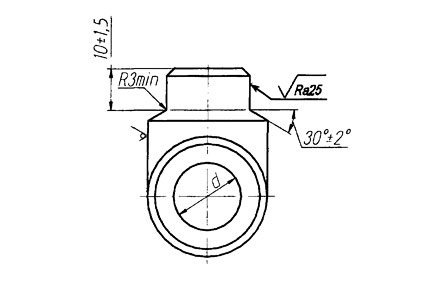

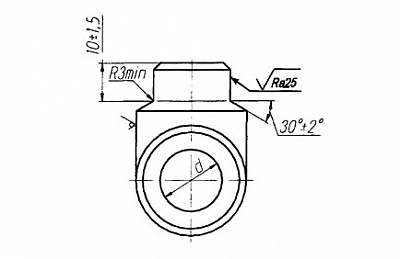

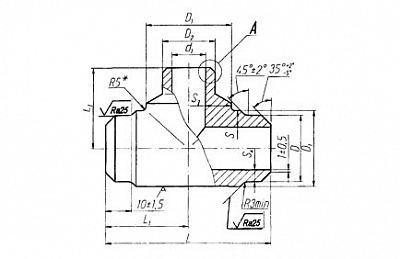

Тройники переходные, выполненные методом штамповки. Изготавливаются из поковки стали марки 20 группы II категории Т. Используются для трубопроводов питательной воды тепловых станций.
Тройники способны выдержать высокое давление до 37 МПа и температуру в 280 градусов, благодаря тому, что не имеют ни одного сварного шва.Масса тройников, указанная в таблице 1, - расчетная, приведена для справки.
Пример условного обозначения переходного штампованного тройника исполнения 02 с условными проходами Dу20 и Dу110:
ТРОЙНИК ПЕРЕХОДНЫЙ 20×10 02 СТО ЦКТИ 720.02
Пример маркировки: 02 СТО ЦКТИ 720.02
|
Исполнение |
Условный проход |
Наружный диаметр и толщина стенки присоединяемых труб |
D+05 |
D1-0,7+1,3 |
D2+5 |
d+52 |
d1+0.43 |
s |
Sl |
Sk |
Sk1 |
L-2+4 |
L1-1+2 |
Масса, кг |
||
|
Dy |
Dyl |
не менее |
||||||||||||||
|
р = 37,27 МПа. t = 280 °С |
||||||||||||||||
|
01 |
20 |
10 |
28×5 |
16×4,0 |
29 |
35 |
18 |
18 |
8 |
7,3 |
12,4 |
4,7 |
4,3 |
80 |
40 |
0,50 |
|
p = 23.54 МПа. t = 250 °C |
||||||||||||||||
|
02 |
20 |
10 |
28×4 |
16×3,0 |
29 |
35 |
18 |
20 |
10 |
6,0 |
11,4 |
3,6 |
3,3 |
80 |
40 |
0,46 |
|
p = 18,14 МПа. t = 215 °C |
||||||||||||||||
|
(03) |
20 |
10 |
28×3 |
16×3 |
29 |
35 |
18 |
22 |
10 |
5,0 |
11,4 |
2,7 |
3,3 |
80 |
||
