Отвод СТО ЦКТИ 321.06-2009

Сделать заказ

Крутоизогнутые отводы по СТО ЦКТИ 321.06-2009 широко применяются для паропроводов 1 категории тепловых станций.

Для изготовления используют бесшовные трубы сталей марок 12Х1МФ и 15Х1М1Ф.

Геометрические размеры крутоизогнутых отводов регламентирует СТО ЦКТИ 321.06-2009.

Технические требования к изготовлению определяет СТО ЦКТИ 10.003-2007.

Отводы по СТО ЦКТИ 321.06-2009 используются в трубопроводных системах с максимальным давлением 13,73 МПа и температурой до +545°С.

Наша компания имеет богатый опыт и знания в проектировании и производстве соединительных деталей трубопровода, что помогает нам справляться с любыми задачами в максимально короткие сроки. Вся продукция соответствует стандартам, что подтверждается соответствующими сертификатами.

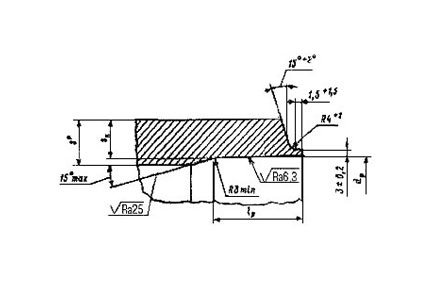

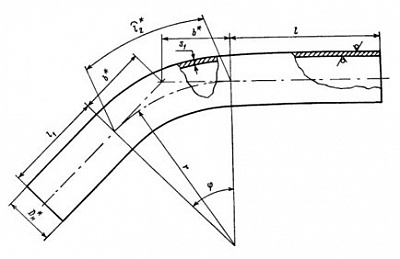

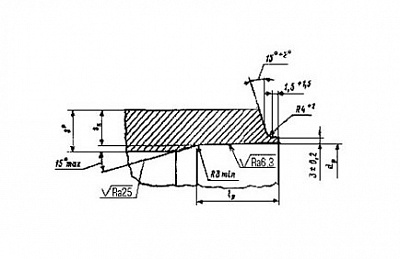

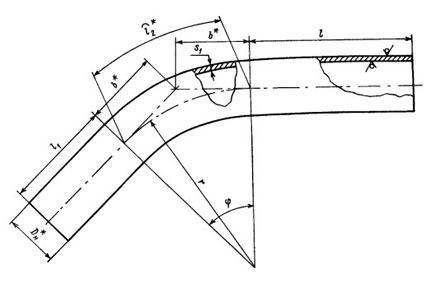

Масса крутоизогнутого отвода определяется как сумма масс гнутой части отвода l2 и прямых участков l и l1. Масса прямых участков определяется по формуле:

G = 0,001(l + l1)g, где g - масса 1 м трубы, кг.
Маркировка и остальные технические требования - по СТО ЦКТИ 10.003.

Пример условного обозначения крутоизогнутого отвода исполнения 06 с углом гиба φ = 45° и радиусом R = 375 мм из трубы наружным диаметром Da = 273 мм, с толщиной стенки s = 13 мм, с прямыми участками длиной l = 500 мм, l1 = 1500 мм и длиной развертки Lp = 2295 мм:
ОТВОД КРУТОИЗОГНУТЫЙ 45°-273×13-500×1500×2295-R375 06 СТО ЦКТИ 321.06

Пример маркировки: 06 СТО ЦКТИ 321.06

Таблица 1
Размеры в миллиметрах

Исполнение	Условный проход Dy	Da*	dp		R	s*	s1	sk	lp+5	l	l1	φ, град	l2*	b*	Марка стали, ТУ	Масса гнутой части, кг
Исполнение	Условный проход Dy	Da*	номин.	пред. откл.	R	s*	не менее		lp+5	не менее		φ, град	l2*	b*	Марка стали, ТУ	Масса гнутой части, кг
р = 13,73 МПа, t = 545 °С
01	175	219	164	+0,63	375	28	23,1	24,0	65	см. п. 4.2		30	196	101	12Х1МФ ТУ 14-3Р-55	31,7
02												45	295	155		48,4
03												60	393	216		64,2
04												90	589	375		96,7
р = 4,02 МПа, t = 545 °С
05	250	273	248	+0,72	375	13	9,5	9,9	50	см. п. 4.2		30	196	101	12Х1МФ ТУ 14-3Р-55	19,7
06												45	295	155		29,9
07												60	393	216		40,0
08												90	589	375		59,8
09	350	377	343	+0,89	525	18	12,4	13,8	65			30	275	141		52,5
10												45	412	217		79,7
11												60	550	303		106,1
12												90	825	525		159,4
13	400	426	388		600	20	14,0	15,5	70			30	314	161		75,9
14												45	471	248		113,7
15												60	628	347		154,0
16												90	942	600		227,8
17	400	465	424	+0,97	650	22	15,8	16,3	60			30	340	174		97,8
18												45	511	269		146,7
19												60	681	375		198,2
20												90	1021	650		293,4
21	500	530	484		800	25	15,6	19,1				30	419	214	ТУ 14-3Р-55 или ТУ 1310-030-00212179	154,0
22												45	628	331		231,0
23												60	838	462		308,0
24												90	1257	800		463,0
25	150	159	142	+0,63	350	9	5,0	7,2	45	950	430	30	183	94	12Х1МФ ТУ 14-3Р-55	7,1
26												45	275	145		10,7
27												60	367	202		14,3
28												90	550	350		21,4
29	250	273	248	+0,72	1000	13	11,2	9,9	50	800	650	30	524	268		48,1
30												45	785	414		72,3
31												60	1047	577		96,6
32												90	1571	1000		144,7
33	350	377	343	+0,89		18	12,4	13,8	65	1000	800	30	524	268		95,6
34												45	785	414		144,1
35												60	1047	577		192,7
36												90	1571	1000		288,3
37	400	426	388			20	15,0	15,5	70			30	524	268		130,0
38												45	785	414		194,8
39												60	1047	577		259,8
40												90	1571	1000		389,8
41	400	465	424	+0,97		22	17,0	16,3	60			30	524	268		142,6
42												45	785	414		213,6
43												60	1047	577		284,9
44												90	1571	1000		427,5
р = 13,73 МПа, t = 515 °С
45	175	219	176	+0,63	375	22	17,2	18,5	60	см. п. 4.2		30	196	101	12Х1МФ ТУ 14-3Р-55	25,7
46												45	295	155		38,7
47												60	393	216		51,6
48												90	589	375		76,9
49	225	273	222	+0,72	375	26	21,5	22,5	65			30	196	101		38,2
50												45	295	155		57,4
51												60	393	216		76,5
52												90	589	375		114,9
53	250	325	263	+0,81	600	32	25,5	27,0	70			30	314	161		87,3
54												45	471	248		130,9
55												60	628	347		177,0
56												90	942	600		261,8
57	100	133	106	+0,54	300	20	12,0	11,5	50	1200	400	30	157	80		10,2
58												45	236	124		15,1
59												60	314	173		20,0
60												90	471	300		30,2

* Размеры для справок
