Крутоизогнутые отводы широко применяются в системах водоснабжения и водоотведения, а также в нефтяной, газовой и нефтехимической промышленности.
Для изготовления используются углеродистые (сталь20) и низколегированные обладающие хладостойкими свойствами стали (09Г2С, 17ГС).
Геометрические размеры крутоизогнутых отводов регламентирует ГОСТ 30753-2001. Технические требования к изготовлению определяет ГОСТ 17380-2001.
Отводы по ГОСТ 30753-2001 используются в трубопроводных системах с максимальным давлением 16МПа и температурой до +450°С. Радиус изгиба составляет 1,0Ду. Наибольшее распространение получили отводы наружным диаметром от 530 до 820мм. мм. Однако, современные технологии позволяют производить бесшовные отводы наружным диаметром от 108 мм с радиусом изгиба 1,0Ду.
Технология производства состоит из нескольких технологических операций:
- резка полуфабриката на мерные заготовки;
- протяжка заготовки на гидравлическом прессе через инструмент (сердечник);;
- калибровка (объемная правка);;
- обработка торцев;;
- контроль.;
В виду высоких усилий деформации при протяжке заготовка нагревается газом или ТВЧ.
Важными техническими характеристиками отводов, обладающих ГОСТ 30753-2001, изготовленных из стали, являются:
- рабочая нормальная температура +70 - +450 градусов;
- внешний диаметр 33-426 мм;
- угол, который равен 90,60,45 градусов;
- условное давление, которое доходит вплоть до 16 МПа;
- известные стальные марки, к примеру, 09Г2С и 20.
Отвод крутоизогнутый гост, который обладает номером 30753-2001, производится нашими специалистами при помощи протяжки, проходящей по рогообразному сердечнику, или же путем горячей холодной штамповки. Эти отводы крутоизогнутые имеют следующие сферы применения: технологические системы, системы отопления, промысловые, магистральные, канализационные системы, естественно, трубопроводы, используемые в пищевой промышленности и, особенно, в фармацевтической и химической промышленности, и, конечно же, системы холодного, а также горячего водоснабжения.
Краткая техническая характеристика:
|
Условное давление, Ру
|
до 16 МПа
|
|
Наружный диаметр, D
|
32-426 мм
|
|
Температура, tºC
|
От -70 до +450°С
|
|
Угол, гр.
|
45, 60, 90
|
|
Материал
|
20, 09Г2С
|
Настоящий стандарт распространяется на бесшовные приварные отводы из углеродистой и низколегированной стали типа 2D с R приблизительно равным DN и тэта = 45°, тэта = 60°, тэта = 90° и тэта = 180°, изготавливаемые из труб методами штамповки или протяжки по рогообразному сердечнику.
Область применения отводов - в соответствии с разделом 1 ГОСТ 17380.
|

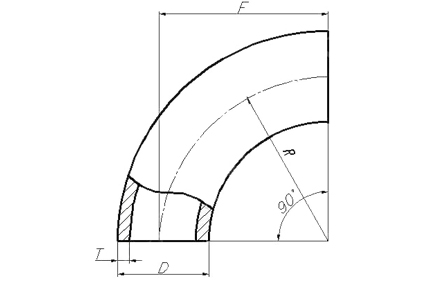

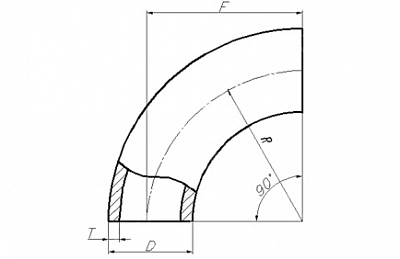

Поз.
|
Условный проход DN, мм
|
Диаметр наружный D, мм
|
F (R)
|
W
|
H
|
Толщина стенки Т, мм
|
Номинальное (условное) давление PN, МПа
|
Масса отвода (угол 90º), кг
|
|
90º
|
60º
|
45º
|
Сталь 20
|
09Г2С
|
|
1
|
500
|
530
|
500
|
289
|
207
|
10,0
|
4
|
4
|
120
|
|
2
|
12,0
|
4
|
6,3
|
130
|
|
3
|
16,0
|
6,3
|
8
|
173
|
|
4
|
18,0
|
8
|
8
|
195
|
|
5
|
600
|
630
|
600
|
346
|
248
|
10,0
|
4
|
4
|
195
|
|
6
|
12,0
|
4
|
4
|
210
|
|
7
|
20,0
|
8
|
8
|
325,8
|
|
8
|
700
|
720
|
700
|
405
|
283
|
12,0
|
4
|
4
|
230
|
|
9
|
13,0
|
4
|
4
|
300
|
|
10
|
20,0
|
6,3
|
8
|
380
|
