Отводы гнутые ГОСТ 24950-81

Сделать заказ

ГОСТ 24950-81 регламентирует изготовление гнутых отводов стальных магистральных трубопроводов. Применяется метод холодного гнутья, не позволяющий получить большой угол изгиба по причине высокого напряжения металла на участках его деформации.

Предельный угол изгиба для изделия первого типа равняется 27 градусам (с шагом в три градуса). Для достижения больших значений ГОСТ 24950-81 допускает последовательное соединение нескольких фитингов (отводы гнутые третьего типа), что позволяет достигать угла до 90 градусов.

Материалом для изготовления данных фитингов являются стальные прямошовные или бесшовные трубы установленного диаметра (219-1420 мм), при этом в прямошовных трубах допускается наличие продольных сварных швов исключительно в нейтральной плоскости относительно направления изгиба (для снижения нагрузки при гнутье).

Каждый отвод, изготовленный по ГОСТ 24950-81, проходит обязательный контроль качества и комплектуется сопроводительными документами.

Такой подход позволяет производственному объединению Атлант сохранять уверенность в качестве каждого выпускаемого изделия. Для получения дополнительной информации по данному типу фитингов позвоните по указанному в контактах телефону или воспользуйтесь формой обратной связи нашего сайта.

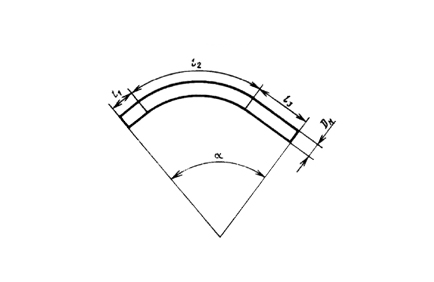

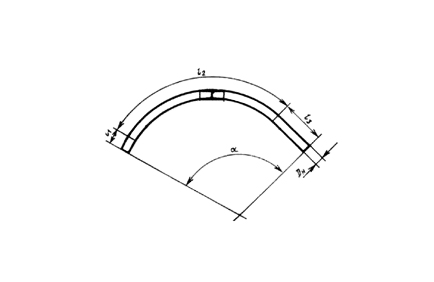

Диаметр отвода типа 1
Угол	219273			325377			426
гибки отвода	Длина хорды L	Высота стрелки h	Угол 1	Длина хорды L	Высота стрелки h	Угол 1	Длина хорды L	Высота стрелки h	Угол 1
1°	9797	18	0°52'	9796	18	0° 52'	9796	18	0° 52'
2	9795	39	1 43	9793	39	1 43	9791	41	1 42
3	9791	63	2 32	9789	63	2 32	9787	66	2 30
4	9788	89	3 20	9784	89	3 20	9782	94	3 16
5	9784	116	4 06	9780	116	4 06	9776	124	3 59
6	9780	146	4 50	9774	146	4 50	9770	156	4 41
7	9775	176	5 33	9768	176	5 33	9763	188	5 20
8	9769	208	6 15	9762	208	6 15	9756	221	5 58
9	9763	240	6 54	9755	240	6 55	9749	255	6 33
10	9757	273	7 33	9748	273	7 33	9741	288	7 06
11	9750	306	8 09	9740	306	8 09	9732	320	7 37
12	9743	339	8 44	9732	339	8 44	9723	352	8 06
13	9735	373	9 17	9723	372	9 18	9714	383	8 32
14	9726	405	9 49	9714	405	9 49	9704	412	8 57
15	9718	438	10 19	9704	437	10 19	9695	439	9 19
16	9709	469	10 48	9694	469	10 48	9685	465	9 39
17	9699	500	11 15	9684	499	11 15	9675	488	9 57
18	9690	530	11 40	9673	529	11 40	9666	509	10 13
19	9680	558	12 03	9662	557	12 04	9657	527	10 26
20	9670	585	12 25	9651	584	12 26	9648	543	10 38
21	9660	611	12 46	9640	610	12 46	9640	555	10 47
22	9649	635	13 05	9629	634	13 05
23	9639	657	13 22	9618	656	13 22
24	9630	678	13 37	9608	676	13 37
25	9620	696	13 51	9597	695	13 51
26	9611	713	14 03	9587	711	14 03
27	9602	727	14 14	9578	726	14 14

Диаметр отвода типов 1, 2 и 3
Угол	1020				Угол	1220				1420
гибки ствола	Тип ствола	Длина хорды L	Высота стрелки h	Угол 1	гибки отвода	Тип ствола	Длина хорды L	Высота стрелки h	Угол 1	Тип ствола	Длина хорды L	Высота стрелки h	Угол 1
1°	1	11590	36	0° 45'	1°	1	11589	38	0° 43'	1	11587	38	0° 43'
2	1	11580	75	1 26	2	1	11577	80	1 21	1	11573	80	1 21
3	1	11570	117	2 05	3	1	11565	121	1 53	1	11559	121	1 53
4	1	11559	158	2 39	4	1	11552	160	2 20	1	11545	160	2 20
5	1	11547	198	3 10	5	1	11539	193	2 42	1	11530	193	2 42
6	1	11535	237	3 37	6	1	11525	220	2 58	1	11515	220	2 58
7	1	11522	272	4 01	7	2	11513	238	3 09	2	11530	238	3 09
8	1	11509	303	4 21	8	2	11501	247	3 14	2	11487	247	3 14
9	1	11497	330	4 37	9	2	11492	250	3 18	2	11474	250	3 18
10	2	11484	351	4 50	7	3	23101	450	4 55	3	23089	450	4 55
11	2	11472	366	4 58	8	3	23084	503	5 18	3	23070	503	5 18
12	2	11461	375	5 04	9	3	23067	552	5 38	3	23051	551	5 38
10	3	23061	654	7 25	10	3	23048	596	5 55	3	23031	595	5 55
11	3	23041	733	8 00	11	3	23030	645	6 10	3	23011	645	6 10
12	3	23019	811	8 33	12	3	23012	690	6 22	3	22991	690	6 22
13	3	22999	875	8 59	13	3	22995	725	6 31	3	22972	724	6 31
14	3	22978	937	9 23	14	3	22979	750	6 37	3	22955	749	6 37
15	3	22956	996	9 46	15	3	22965	764	6 41	3	22939	763	6 41
16	3	22934	1052	10 06
17	3	22911	1104	10 25
18	3	22889	1151	10 42
19	3	22866	1194	10 57
20	3	22844	1233	1110
21	3	22823	1267	11 21
