Отвод СТО ЦКТИ 321.05-2009

Сделать заказ

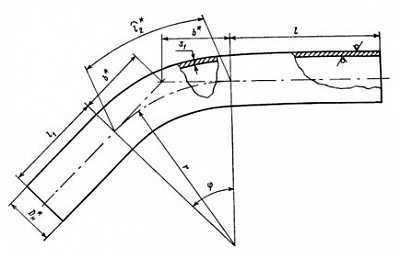

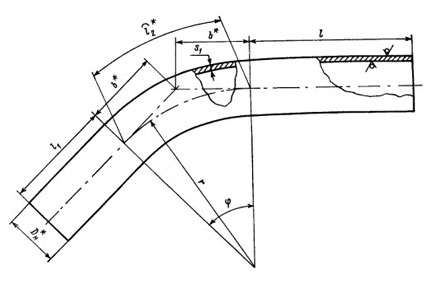

Гнутые отводы по СТО ЦКТИ 321.05-2009 применяют для изменения направления потока рабочей среды на требуемом участке в паропроводе 1-й категории тепловых станций при рабочих параметрах среды Р до 25,01 МПа и Т до 560°C.

Для производства отводов применяются трубы из стали марок 12Х1МФ и 15Х1М1Ф по ТУ 14-3Р-55-2001.

Отводы имеют большой радиус гиба и могут различаться углом поворота: 15, 30, 45, 60 и 90 градусов.

Геометрические размеры отводов регламентирует СТО ЦКТИ 321.05-2009. Технические требования к изготовлению определяет СТО ЦКТИ 10.003-2007.

Наша компания имеет богатый опыт и знания в проектировании и производстве соединительных деталей трубопровода, что помогает нам справляться с любыми задачами в максимально короткие сроки. Вся продукция соответствует стандартам, что подтверждается соответствующими сертификатами.

Масса гнутого отвода определяется по формуле

G = 0,001 Lpg
где Lp = l + l1+ l2;
g - масса 1 м трубы, кг.

Маркировка и остальнье технические требования - по СТО ЦКТИ 10.003.

Исполнения, указанные в скобках, применять по согласованию с предприятием- изготовителем отводов.

Пример условного обозначения гнутого отвода исполнения 058 с углом гиба j = 45° и радиусом R = 1370 мм из трубы наружным диаметром Dа = 273 мм, с толщиной стенки s = 50 мм, с прямыми участками длиной l = 800 мм, l1 = 650 мм и длиной развертки lp = 2526 мм:
ОТВОД ГНУТЫЙ 45° -273×50-800×650×2526-R1370 058 СТО ЦКТИ 321.05

Таблица 1
Размеры в миллиметрах

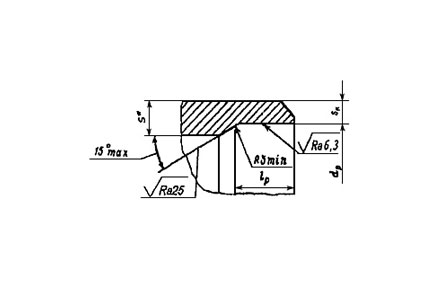

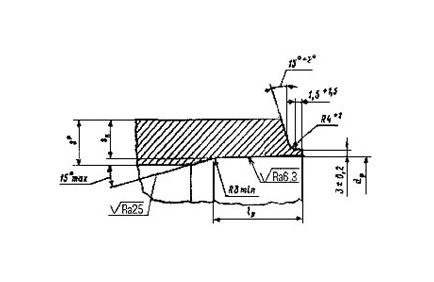

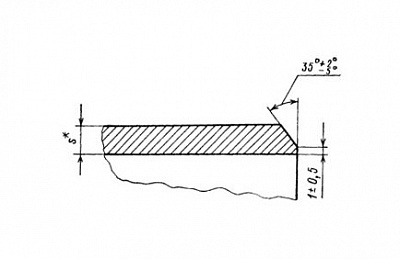

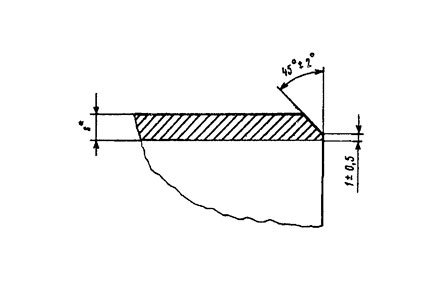

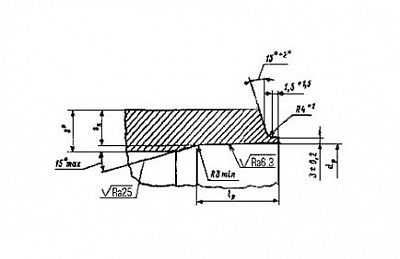

Исполнение	Условный проход Dу	Рисунок	Da*	dp		R	s*	S1	Sk	l	l1	lP					j, град	l2*	b*	а, %, не более	ТУ на трубы
Исполнение	Условный проход Dу	Рисунок	Da*	номин.	пред. откл	R	s*	не менее				номин.		пред. откл			j, град	l2*	b*	а, %, не более	ТУ на трубы
p = 25.01 МПа. t = 545 °С
001 002 003 004 005	10	3	16	-	-	100	3,5	2,5		-		100	100		-	-	15 30 45 60 90	26 52 79 105 157	13 27 41 58 100	6	ТУ 14-3Р-55
006 007 008 009 010	15	2	28			150	6,0	4,9				100	100				15 30 45 60 90	39 79 118 157 236	20 40 62 87 150
011 012 013 014 015	32		57			300	12,0	10,0				150	150				15 30 45 60 90	79 157 236 314 471	40 80 124 173 300
(016) (017) (018) (019) (020)	50		76			300	15,0	11,5				150	250				15 30 45 60 90	79 157 236 314 471	40 80 124 173 300
(021) (022) (023) (024) (025)	50	5	89	57	+0,46	400	17,0	13,2		15,0		200	250		60	+5	15 30 45 60 90	105 210 314 419 628	53 107 165 231 400
(026) (027) (028) (029) (030)	65	4	108	67	+0,46	600	22,0	17,2		18,7		500	500		60		15 30 45 60 90	157 314 471 628 942	79 161 249 346 600
(031) (032) (033) (034) (035)	80		133	83	+0,54	600	26,0	21,0		22,5					65		15 30 45 60 90	157 314 471 628 942	79 161 249 346 600
036 037 038 039 040	100		159	97		650	32,0	25,2		27,0					70		15 30 45 60 90	170 340 511 681 1021	86 174 269 375 650
041 042 043 044 045	125		194	120		750	38,0	30,5		33,0					80		15 30 45 60 90	196 393 589 785 1178	99 201 311 433 750

Исполнение	Условный проход Dу	Рисунок	Da*	dp		R	s*	s1	sk	l	l1	lP		j, град	l2*	b*	а, %, не более	ТУ на трубы
Исполнение	Условный проход Dу	Рисунок	Da*	номин.	пред. откл	R	s*	не менее				номин.	пред. откл	j, град	l2*	b*	а, %, не более	ТУ на трубы
p= 25,01 МПа. t = 545°C
(046)		4											+5	15	223	112	6	ТУ 14-3Р-55
(047)														30	445	228
(048)	150		219	141		850	40,0	32,5	36,2	500		80		45	668	352
(049)														60	890	491
(050)											500			90	1335	850
051											500			15	262	132
052														30	524	268
053	150		245	151	+0,63	1000	48,0	38,8	42,0	600				45	785	414
054														60	1047	577
055												85		90	1570	1000
056												85		15	359	180		ТУ 14-3Р-55 или ТУ 1310-030-00212179
057														30	717	367
058	175		273	175			50.0	41,5	46,0		650			45	1076	568
059														60	1435	791
060						1370				800				90	2152	1370
061						1370				800				15	359	180
062														30	717	367
063	200		325	208			60,0	51,0**	54,0		800	100		45 60	1076 1435	568 791
064														45 60	1076 1435	568 791
065					+0.72									90	2152	1370
066					+0.72									15	393	198
067														30	785	402
068	225		377	240		1500	70,0	59,0**	63,0	1000	800	110		45	1178	621
069														60	1571	866
070														90	2356	1500
071					+0,81									15	445	224
072														30	890	456
073	250		426	270		1700	80,0	66,7**	73,0					45	1335	704
074														60	1780	982
075										700	700			90	2670	1700
(076)												50		15	550	276		ТУ 3-923 или ТУ 1310-030-00212179
(077)														30	1100	563
(078)	300		465	308		2100	80,0	72,8***	74,5					45	1649	870
(079)														60	2199	1212
(080)										300	300			90	3299	2100
p = 13,73 МПа. t = 560 °C
081 082 083 084 085	10	3	16	-	-	100	3,0	2,0	-	100	100	-	-	15 30 45 60 90	26 52 79 105 157	13 27 41 58 100	6	ТУ 14-3Р-55
086 087 088 089 090	20	2	28	-	-	150	4,5	3,2	-	100	100	-	-	15 30 45 60 90	39 79 118 157 236	20 40 62 87 150	6	ТУ 14-3Р-55

Исполнение	Условный проход Dу	Рисунок	Da*	dp		R	s*	s1	sk	l	l1	lP		j, град	l2*	b*	а, %, не более	ТУ на трубы
Исполнение	Условный проход Dу	Рисунок	Da*	номин.	пред. откл	R	s*	не менее				номин.	пред. откл	j, град	l2*	b*	а, %, не более	ТУ на трубы
p = 13.73 МПа. t = 560 °C
091 092 093 094 095	.40	2	57	-	-	300	9,0	6,5	-	150	150	-	-	15 30 45 60 90	79 157 236 314 471	40 80 124 173 300	6	ТУ 14-3Р-55
096 097 098 099 100	50	2	76	-	-	300	13,0	9,5	-	150	250	-	-	15 30 45 60 90	79 157 236 314 471	40 80 124 173 300
101 102 103 104 105	65	5	89	65	+0,46	400	13,0	9.5	10,7	200	250	50	+5	15 30 45 60 90	105 210 314 419 628	53 107 165 231 400
106 107 108 109 110	80	4	108	78	+0,46	600	16,0	12,5	12,8	500	500	60		15 30 45 60 90	157 314 471 628 942	79 161 249 346 600
111 112 113 114 115	100		133	94	+0,54	600	20,0	16.2	17,3			70		15 30 45 60 90	157 314 471 628 942	79 161 249 346 600
116 117 118 119 120	125		159	117	+0,54	650	22,0	17,5	19,8			60		15 30 45 60 90	170 340 511 681 1021	86 174 269 375 650
121 122 123 124 125	125		194	144	+0,63	750	26,0	20,8	22,2			65		15 30 45 60 90	196 393 589 785 1178	99 201 311 433 750
126 127 128 129 130	150		219	156	+0,63	850	32,0	26,5	28,0			70		15 30 45 60 90	223 445 668 890 1335	112 228 352 491 850
131 132 133 134 135	175		245	180	+0,72	1000	34,0	27,8	29,9	600	500	75		15 30 45 60 90	262 524 785 1047 1570	132 268 414 577 1000

Исполнение	Условный проход Dу	Рисунок	Da*	dp			R		s*		s1	sk			l	l1	lP				j, град			l2*	b*		а, %, не более		ТУ на трубы
Исполнение	Условный проход Dу	Рисунок	Da*	номин.	пред. откл		R		s*		не менее						номин.			пред. откл	j, град			l2*	b*		а, %, не более		ТУ на трубы
p = 13.73 МПа. t = 560 °C
136 137 138 139 140	200	4	273	203		+0,72		1370	36,0	29,2			31,5	800		650		75	+5			15 30 45 60 90	359 717 1076 1435 2152			180 367 568 791 1370		6	ТУ 14-3Р-55 или ТУ 1310-030-00212179
141 142 143 144 145	250		325	238		+0,72		1370	45,0	37,0			41,9	800		800		80				15 30 45 60 90	359 717 1076 1435 2152			180 367 568 791 1370
146 147 148 149 150	300		377	281		+0,81		1500	50,0	40,0			44,3	1000				85				15 30 45 60 90	393 785 1178 1570 2355			198 402 621 866 1500
151 152 153 154 155	300		426	318		+0,89		1700	56,0	45,0			51,4	1000				95				15 30 45 60 90	445 890 1335 1780 2670			224 456 704 982 1700			ТУ 14-3Р-55
156 157 158 159 160	350		465	339				2100	65,0	53,0			57,5	700		700		105				15 30 45 60 90	550 1100 1649 2199 3299			276 563 870 1212 2100			ТУ 3-923
156 157 158 159 160	350		465	339				2100	65,0	53,0			57,5	300		300		105				15 30 45 60 90	550 1100 1649 2199 3299			276 563 870 1212 2100			ТУ 3-923
р = 13,73 МПа. t = 545 °С
161 162 163 164 165	10	3	16	-		-		100	2,5	1,9			-	100		100		-	-			15 30 45 60 90	26 52 79 105 157			13 27 41 58 100		6	ТУ 14-3Р-55
166 167 168 169 170	20	2	28					150	4,5	3,2				100		100						15 30 45 60 90	39 79 118 157 236			20 40 62 87 150
171 172 173 174 175	40		57					300	7,5	5,5				150		150						15 30 45 60 90	79 157 236 314 471			40 80 124 173 300
176 177 178 179 180	50		76					300	10,0	7,2				150		250						15 30 45 60 90	79 157 236 314 471			40 80 124 173 300

Исполнение	Условный проход Dу	Рисунок		Da*		dp			R			s*	s1			sk	l		l1		lP				j, град	l2*		b*		а, %, не более	ТУ на трубы
Исполнение	Условный проход Dу	Рисунок		Da*		номин.	пред. откл		R			s*	не менее								номин.		пред. откл		j, град	l2*		b*		а, %, не более	ТУ на трубы
р= 13,73 МПа, t = 545 °C
181 182 183 184 185	65	5	89		69			+0,46		400	11,0			8,0	8,9			200		250	50	+5		15 30 45 60 90		105 210 314 419 628	53 107 165 231 400		6		ТУ 14-3Р-55
186 187 188 189 190	80	4	108		82			+0,54		600	14,0			10,8	11,3			500		500	50			15 30 45 60 90		157 314 471 628 942	79 161 249 346 600
191 192 193 194 195	100		133		99			+0,54		600	18,0			14,5	15,0						65			15 30 45 60 90		157 314 471 628 942	79 161 249 346 600
196 197 198 199 200	125		159		121					650	20,0			16,0	16,4						70			15 30 45 60 90		170 340 511 681 1021	86 174 269 375 650
201 202 203 204 205	150		194		152			+0,63		750	22,0			16,0	19,3						60			15 30 45 60 90		196 393 589 785 1178	99 201 311 433 750
206 207 208 209 210	175		219		169					850	26,0			20,7	22,1						65			15 30 45 60 90		223 445 668 890 1335	112 228 352 491 850
211 212 213 214 215	200		245		192			+0,72		1000	28,0			22,5	24,3			600		500	65			15 30 45 60 90		262 524 785 1047 1570	132 268 414 577 1000
216 217 218 219 220	200		273		211			+0,72		1370	32,0			25,8	27,3			800		650	70			15 30 45 60 90		359 717 1076 1435 2152	180 367 568 791 1370				ТУ 14-3Р-55 или ТУ 1310-030-00212179
221 222 223 224 225	250		325		251			+0,81		1370	38,0			30,4	32,3			800		800	80			15 30 45 60 90		359 717 1076 1435 2152	180 367 568 791 1370				ТУ 14-3Р-55 или ТУ 1310-030-00212179

Исполнение	Условный проход Dу		Рисунок		Da*		dp				R	s*		s1		sk		l	l1	lP			j, град			l2*	b*		а, %, не более		ТУ на трубы
Исполнение	Условный проход Dу		Рисунок		Da*		номин.		пред. откл		R	s*		не менее						номин.		пред. откл	j, град			l2*	b*		а, %, не более		ТУ на трубы
р= 13,73 МПа, t = 545 °C
226 227 228 229 230		300		4		311		296	+0,81	1500			42,0		33,0	37,0	1000		800		80	+5		15 30 45 60 90	393 785 1178 1570 2355			198 402 621 866 1500		6	ТУ 14-3Р-55
231 232 233 234 235		350				426		334	+0,89	1700			48,0		38,0	41,8					85			15 30 45 60 90	445 890 1335 1780 2670			224 456 704 982 1700			ТУ 14-3Р-55
236 237 238 239 240		350				465		357	+0,89	2100			56,0		46,0	46,4					95			15 30 45 60 90	550 1100 1649 2199 3299			276 563 870 1212 2100			ТУ 3-923 или ТУ 1310-030-00212179

* Размеры для справок

** Допускается снижение толщины стенки на 1,5 % от значения, указанного в таблице.

*** Допускается снижение толщины стенки на внешней стороне изогнутого участка на 3 % от значения, указанного в таблице.

Таблица 2 - Отводы из стали марки 12Х1МФ
Размеры в миллиметрах

Исполнение	Условный проход Dу	Рисунок	Da*	dp		R	s*	s1	sk	l	l1	lP		j, град	l2*	b*	а, %, не более	Марка стали, ТУ
Исполнение	Условный проход Dу	Рисунок	Da*	номин.	пред. откл	R	s*	не менее				номин.	пред. откл	j, град	l2*	b*	а, %, не более	Марка стали, ТУ
р= 25,01 МПа, t = 545 °C
241 242 243 244 245	10	3	16	-	-	100	4	2,8	-	100	100	-	-	15 30 45 60 90	26 52 79 105 157	13 27 41 58 100	6	ТУ 14-3Р-55
246 247 248 249 250	15	2	28			150	7	5,2		100	100			15 30 45 60 90	39 79 118 157 236	20 40 62 87 150
251 252 253 254 255	32	2	57			300	12	10,3		150	150			15 30 45 60 90	79 157 236 314 471	40 80 124 173 300

Исполнение	Условный проход Dу	Рисунок	Da*	dp		R	s*	s1	sk	l	l1	lP		j, град	l2*	b*	а, %, не более	Марка стали, ТУ
Исполнение	Условный проход Dу	Рисунок	Da*	номин.	пред. откл	R	s*	не менее				номин.	пред. откл	j, град	l2*	b*	а, %, не более	Марка стали, ТУ
р= 25,01 МПа, t = 545 °C
256 257 258 259 260	50	2	76	-	-	300	16	12,0	-	150	250	50	-	15 30 45 60 90	79 157 236 314 471	40 80 124 173 300	6	ТУ 14-3Р-55
261 262 263 264 265	50	5	89	56	+0,46	400	18	13,5	16,1	200	250	65	+5	15 30 45 60 90	105 210 314 419 628	53 107 165 231 400
266 267 268 269 270	65	4	108	63		600	24	19,0	19,6	500	500	60		15 30 45 60 90	157 314 471 628 942	79 161 249 346 600
271 272 273 274 275	80		133	79		600	28	21,0	24,5			65		15 30 45 60 90	157 314 471 628 942	79 161 249 346 600
276 277 278 279 280	100		159	93	+0,54	650	34	27,0	29,4			75		15 30 45 60 90	170 340 511 681 1021	86 174 269 375 650
281 282 283 284 285	125		194	116	+0,54	750	40	32,0	35,4			80		15 30 45 60 90	196 393 589 785 1178	99 201 311 433 750
286 287 288 289 290	150		219	131	+0,63	850	45	36,0	39,5	500	500	80		15 30 45 60 90	223 445 668 890 1335	112 228 352 491 850
291 292 293 294 295	150		245	147		1000	50	40,0	44,6	600	500	85		15 30 45 60 90	262 524 785 1047 1570	132 268 414 577 1000
296 297 298 299 300	175		273	163		1370	56	46,0	49,7	800	650	95		15 30 45 60 90	359 717 1076 1435 2152	180 367 568 791 1370

Исполнение	Условный проход Dу	Рисунок	Da*	dp		R	s*	s1	sk	l	l1	lP		j, град	l2*	b*	а, %, не более	Марка стали, ТУ
Исполнение	Условный проход Dу	Рисунок	Da*	номин.	пред. откл	R	s*	не менее				номин.	пред. откл	j, град	l2*	b*	а, %, не более	Марка стали, ТУ
р= 13,73 МПа, t = 560 °C
301 302 303 304 305	10	3	16	-	-	100	4	3,0	-	100	100	-	-	15 30 45 60 90	26 52 79 105 157	13 27 41 58 100	6	ТУ 14-3Р-55
306 307 308 309 310	15	2	28			150	6	4,9		100	100			15 30 45 60 90	39 79 118 157 236	20 40 62 87 150
311 312 313 314 315	40		57			300	10	7,0		150	150			15 30 45 60 90	79 157 236 314 471	40 80 124 173 300
316 317 318 319 320	50		76			300	13	9,7		150	250			15 30 45 60 90	79 157 236 314 471	40 80 124 173 300
321 322 323 324 325	65	5	89	61	+0,46	400	15	11,5	11,8	200	250	50	+5	15 30 45 60 90	105 210 314 419 628	53 107 165 231 400
326 327 328 329 330	65	4	108	70	+0,46	600	20	16,0	13,5	500	500	70		15 30 45 60 90	157 314 471 628 942	79 161 249 346 600
331 332 333 334 335	100		133	94	+0,54	600	20	16,2	17,3			70		15 30 45 60 90	157 314 471 628 942	79 161 249 346 600
336 337 338 339 340	100		159	105	+0,54	650	28	23,0	21,3			65		15 30 45 60 90	170 340 511 681 1021	86 174 269 375 650
341 342 343 344 345	125		194	132	+0,63	750	32	26,0	25,4			70		15 30 45 60 90	196 393 589 785 1178	99 201 311 433 750

Исполнение	Условный проход Dу	Рисунок	Da*	dp		R	s*	s1	sk	l	l1	lP		j, град	l2*	b*	а, %, не более	Марка стали, ТУ
Исполнение	Условный проход Dу	Рисунок	Da*	номин.	пред. откл	R	s*	не менее				номин.	пред. откл	j, град	l2*	b*	а, %, не более	Марка стали, ТУ
p = 13,73 МПа, t = 560 °C
346 347 348 349 350	150	4	219	149	+0,63	850	36	28,6	31,2	500	500	75	+5	15 30 45 60 90	223 445 668 890 1335	112 228 352 491 850	6	ТУ 14-3Р-55
351 352 353 354 355	175		245	172	+0,63	1000	38	30,5	33,6	600	650	80		15 30 45 60 90	262 524 785 1047 1570	132 268 414 577 1000
356 357 358 359 360	200		273	191	+0,72	1370	42	35,0	37,4	800	650			15 30 45 60 90	359 717 1076 1435 2152	180 367 568 791 1370
361 362 363 364 365	250		325	238	+0,72	1370	45	37,0	41,9	800	800			15 30 45 60 90	359 717 1076 1435 2152	180 367 568 791 1370		ТУ 14-3Р-55 или ТУ 1310-030-00212179
366 367 368 369 370	250		377	260	+0,81	1500	60	49,0	52,5	1000	800	100		15 30 45 60 90	393 785 1178 1570 2355	198 402 621 866 1500		ТУ 14-3Р-55 или ТУ 1310-030-00212179
р = 13.73 МПа. t = 545 °С
371 372 373 374 375	10	3	16	-	-	100	3,5	2,8	-	100	100	-	-	15 30 45 60 90	26 52 79 105 157	13 27 41 58 100	6	ТУ 14-3Р-55
376 377 378 379 380	20	2	28			150	5	3,8		100	100			15 30 45 60 90	39 79 118 157 236	20 40 62 87 150
381 382 383 384 385	40		57			300	9	6,5		150	150			15 30 45 60 90	79 157 236 314 471	40 80 124 173 300
386 387 388 389 390	50		76			300	11	8,3		150	250			15 30 45 60 90	79 157 236 314 471	40 80 124 173 300

Исполнение	Условный проход Dу	Рисунок	Da*	dp		R	s*	s1	sk	l	l1	lP		j, град	l2*	b*	а, %, не более	Марка стали, ТУ
Исполнение	Условный проход Dу	Рисунок	Da*	номин.	пред. откл	R	s*	не менее				номин.	пред. откл	j, град	l2*	b*	а, %, не более	Марка стали, ТУ
p = 13,73 МПа, t = 545 °C
391 392 393 394 395	65	5	89	65	+0,46	400	13	9,7	10,7	200	250	50	+5	15 30 45 60 90	105 210 314 419 628	53 107 165 231 400	6	ТУ 14-3Р-55
396 397 398 399 400	80	4	108	78	+0,46	600	16	12,5	12,8	500	500	60		15 30 45 60 90	157 314 471 628 942	79 161 249 346 600
401 402 403 404 405	100		133	97	+0,54	600	19	15,5	15,3			65		15 30 45 60 90	157 314 471 628 942	79 161 249 346 600
406 407 408 409 410	125		159	117	+0,54	650	22	17,5	19,8			60		15 30 45 60 90	170 340 511 681 1021	86 174 269 375 650
411 412 413 414 415	150		194	146	+0,63	750	25	19,8	21,5			60		15 30 45 60 90	196 393 589 785 1178	99 201 311 433 750
416 417 418 419 420	175		219	164	+0,63	850	28	22,5	24,0			65		15 30 45 60 90	223 445 668 890 1335	112 228 352 491 850
421 422 423 424 425	200		245	184	+0,72	1000	32	25,8	27,0	600	500	70		15 30 45 60 90	262 524 785 1047 1570	132 268 414 577 1000
426 427 428 429 430	200		273	203		1370	36	29,5	31,5	800	650	75		15 30 45 60 90	359 717 1076 1435 2152	180 367 568 791 1370		ТУ 14-3Р-55 или ТУ 1310-030-00212179
431 432 433 434 435	250		325	245		1370	42	34,5	36,4	800	800	80		15 30 45 60 90	359 717 1076 1435 2152	180 367 568 791 1370		ТУ 14-3Р-55

Исполнение	Условный проход Dу	Рисунок	Da*	dp		R	s*	s1	sk	l	l1	lP		j, град	l2*	b*	а, %, не более	Марка стали, ТУ
Исполнение	Условный проход Dу	Рисунок	Da*	номин.	пред. откл	R	s*	не менее				номин.	пред. откл	j, град	l2*	b*	а, %, не более	Марка стали, ТУ
p = 13,73 МПа, t = 560 °C
436 437 438 439 440	300	4	377	284	+0,81	1500	48	38,8	41,2	1000	800	85	+5	15 30 45 60 90	393 785 1178 1570 2355	198 402 621 866 1500	6	ТУ 14-3Р-55 или ТУ 1310-030-00212179
441 442 443 444 445	350		426	324	+0.89	1700	53	43,0	46,3			90		15 30 45 60 90	445 890 1335 1780 2670	224 456 704 982 1700		ТУ 1310-030-00212179
446 447 448 449 450	350		465	353	+0.89	2100	58	48,0	50,5			100		15 30 45 60 90	550 1100 1649 2199 3299	276 563 870 1212 2100		ТУ 1310-030-00212179
p = 4,02 МПа, t = 545 °C
451 452 453 454 455	10	3	16	-	-	100	2.5	1,6	-	100	100	-	-	15 30 45 60 90	26 52 79 105 157	13 27 41 58 100	7	ТУ 14-3Р-55
456 457 458 459 460	20	2	28			150	3,0	2 3		100	100			15 30 45 60 90	39 79 118 157 236	20 40 62 87 150
461 462 463 464 465	50		57			300	4,5	3,3		150	250			15 30 45 60 90	79 157 236 314 471	40 80 124 173 300
466 467 468 469 470	65		76			300	5,0	3,6		150	250			15 30 45 60 90	79 157 236 314 471	40 80 124 173 300
471 472 473 474 475	80		89			400	6,0	4,2		200	250			15 30 45 60 90	105 210 314 419 628	53 107 165 231 400
476														15	157	79
477														30	314	161
478	100	5	108	96	+0,54	600	7,0	5.2	4,6	500	500	40	+5	45	471	249
479														60	628	346
480														90	942	600

Исполнение	Условный проход Dу	Рисунок	Da*	dp		R	s*	s1	sk	l	l1	lP		j, град	l2*	b*	а, %, не более	Марка стали, ТУ
Исполнение	Условный проход Dу	Рисунок	Da*	номин.	пред. откл	R	s*	не менее				номин.	пред. откл	j, град	l2*	b*	а, %, не более	Марка стали, ТУ
p = 4,02 МПа, t = 545 °C
481														15	157	79
482														30	314	161
483	125		133	119	+0,54	600	8	6,1	5,5					45	471	249
484														60	628	346
485														90	942	600
486					+0,63									15	170	86		ТУ 14-3P-55
487														30	340	174
488	150		159	142		650	9	6,8	7,2			45		45	511	269
489														60 90	681 1021	375 650
490										500				60 90	681 1021	375 650
491										500				15	196	99
492														30	393	201
493	175		194	176		750	10	7,7	6,4		500			45	589	311
494														60	785	433
495														90	1178	750
496														15	223	112
497														30	445	228
498	200		219	199		850	11	8,3	7,5					45	668	352
499														60	890	491
500														90	1335	850
501														15	262	132
502														30	524	268
503	225		245	223	+0,72	1000	12	8.9	9,3	600			+5	45	785	414	6
504														60	1047	577
505												50		90	1570	1000
506												50		15	359	180		ТУ 14-3P-55 или ТУ 1310-030- 00212179
507														30	717	367
508	250		273	248			13	10,4	9,9		650			45	1076	568
509														60	1435	791
510						1370				800				90	2152	1370
511						1370				800				15	359	180		ТУ 14-3P-55
512														30	717	367
513	300		325	297	+0,81		15	11,8	12,1					45	1076	568
514														60	1435	791
515														90	2152	1370
516														15	393	198
517														30	785	402
518	350		377	343		1500	18	14,3	13,8		800	65		45	1178	621
519														60	1570	866
520					+0,89					1000				90	2355	1500
521					+0,89					1000				15	445	224
522														30	890	456
523	400		426	388		1700	20	15,9	15,5			70		45	1335	704
524														60	1780	982
525														90	2670	1700

Исполнение	Условный проход Dу	Рисунок		Da*		dp				R		s*	s1		sk	l	l1	lP		j, град	l2*	b*	а, %, не более		Марка стали, ТУ
Исполнение	Условный проход Dу	Рисунок		Da*		номин.		пред. откл		R		s*	не менее					номин.	пред. откл	j, град	l2*	b*	а, %, не более		Марка стали, ТУ
p = 4,02 МПа, t = 545 °C
526 527 528 529 530																				15 30 45 60 90	550 1100 1649 2199 3299	277 563 870 1212 2100			ТУ 14-3P-55 или ТУ 1310-030- 00212179

	400		4		465		424	+0,97	2100		22			17,4	16,3	1000	800	60	+5					6


р= 13,73 МПа. t = 515 °C
531 532 533 534 535																100	100			15 30 45 60 90	26 52 79 105 157	13 27 41 58 100			ТУ 14-3P-55

	10		3		16				100		2,5			1,9


536 537 538 539 540	20		2																	15 30 45 60 90	39 79 118 157 236	20 40 62 87 150

					28		-	-	150		3,0			2,2	-			-	-


541 542 543 544 545	65																			15 30 45 60 90	79 157 236 314 471	40 80 124 173 300

					76				300		9,0			6,0		150	250

																								6
546 547 548 549 550	100		4		133		106	+0,54								500	500			15 30 45 60 90	157 314 471 628 942	79 161 249 346 600

									600		14,0			10,5	11,5			50


551 552 553 554 555	125				159		128	+0,63	650		16,0			12,5	13,4					15 30 45 60 90	170 340 511 681 1021	86 174 269 375 650

																		60	+5


556																				15 30 45 60 90	196 393 589 785 1178	99 201 311 433 750
557
558	150				194		156		750		20,0			15,2	16,5			70
559
560

Исполнение	Условный проход Dу	Рисунок	Da*	dp		R	s*	s1	sk	l	l1	lP		j, град	l2*	b*	а, %, не более	Марка стали, ТУ
Исполнение	Условный проход Dу	Рисунок	Da*	номин.	пред. откл	R	s*	не менее				номин.	пред. откл	j, град	l2*	b*	а, %, не более	Марка стали, ТУ
561		4				1000							+5	15	262	132	6	ТУ 14-3P-55
562														30	524	268
563	175		219	176	+0,63		22,0	17,2	18,5	500	500	60		45	785	414
564														60	1047	577
565														90	1570	1000
566						1370								15	359	180
567														30	717	367
568	225		273	222	+0,72		26,0	21,5	22,5		650	65		45	1076	568
569														60	1435	791
570										800				90	2152	1370
571										800				15	359	180
572														30	717	367
573	250		325	263	+0,81		32,0	25,5	27,0			70		45	1076	568
574														60	1435	791
575											800			90	2152	1370
576											800			15	445	224
577														30	890	456
578	350		426	354	+0,89	1700	38,0	30,0	31,6	1000		80		45	1335	704
579														60	1780	982
580														90	2670	1700

* Размеры для справок

Смотрите также

Отводы гнутые ОСТ 36-42-81

Отвод СТО ЦКТИ 321.01-2009

Отвод ТУ 102-488-05

Отводы гнутые ТУ 51-515-91

АЕКОН БЕЛ акредитованный трейдер
ОАО «Белорусская универсальная товарная биржа»

Отвод СТО ЦКТИ 321.05-2009

Таблица 1Размеры в миллиметрах

Таблица 2 - Отводы из стали марки 12Х1МФРазмеры в миллиметрах

Смотрите также

Таблица 1
Размеры в миллиметрах

Таблица 2 - Отводы из стали марки 12Х1МФ
Размеры в миллиметрах
