Гнутые отводы по СТО ЦКТИ 321.01-2009 применяют для изменения направления потока рабочей среды на требуемом участке в трубопроводе питательной воды тепловых станций при рабочих параметрах Р до 37,27 МПа и Т до 280˚С.
Для производства отводов применяются трубы из стали 15ГС по ТУ 14-3Р-55-2001.
По согласованию с заказчиком допускается изготавливать гнутые отводы из труб стали марок 16ГС и 20 с проведением расчетов на прочность.
Геометрические размеры отводов регламентирует СТО ЦКТИ 321.01-2009. Технические требования к изготовлению определяет СТО ЦКТИ 10.003-2007.
Наша компания имеет богатый опыт и знания в проектировании и производстве соединительных деталей трубопровода, что помогает нам справляться с любыми задачами в максимально короткие сроки. Вся продукция соответствует стандартам, что подтверждается соответствующими сертификатами.
Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем отводов.
Масса гнутого отвода определяется по формуле
G = 0,001Lpg,
где Lp = l + l1 + l2, g - масса 1 м трубы, кг.
Маркировка и остальные технические требования - по СТО ЦКТИ 10.003.

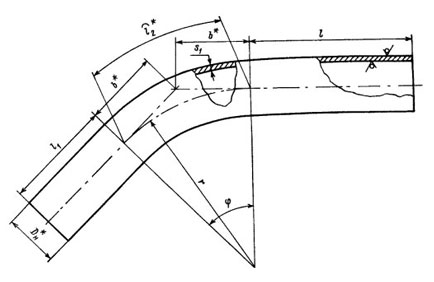

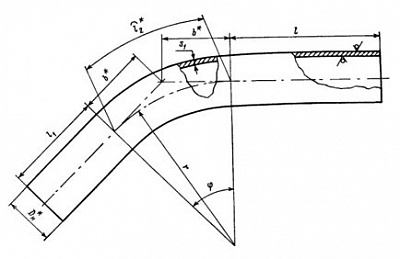

Пример условного обозначения гнутого отвода исполнения 028 с углом гиба φ = 45° и радиусом R = 1370 мм из трубы наружным диаметром Da = 273 мм, с толщиной стенки s = 36 мм, с прямыми участками l = 800 мм, l1 = 650 мм и длиной развертки Lp = 2526 мм:
ОТВОД ГНУТЫЙ 45° - 273×36 - 800×650×2526 - R1370 028 СТО ЦКТИ 321.01
Таблица 1
Размеры в миллиметрах
|
Исполнение
|
Условный проход Dу
|
Рисунок
|
Dа*
|
dp
|
R
|
s*
|
s1
|
sk
|
l
|
l1
|
lp
|
φ, град
|
l2*
|
b*
|
α, %, не более
|
|
номин.
|
пред. откл.
|
не менее
|
номин.
|
пред. откл.
|
|
р = 37,27 МПа, t = 280 °C
|
|
001
|
10
|
3
|
16
|
-
|
-
|
100
|
4
|
2,5
|
-
|
100
|
100
|
-
|
-
|
15
|
26
|
13
|
6
|
|
002
|
30
|
52
|
27
|
|
003
|
45
|
79
|
41
|
|
004
|
60
|
105
|
58
|
|
005
|
90
|
157
|
100
|
|
006
|
20
|
2
|
28
|
150
|
5
|
3,5
|
15
|
39
|
20
|
|
007
|
30
|
79
|
40
|
|
008
|
45
|
118
|
62
|
|
009
|
60
|
157
|
87
|
|
010
|
90
|
236
|
150
|
|
011
|
40
|
57
|
300
|
9
|
6,8
|
150
|
150
|
15
|
79
|
40
|
|
012
|
30
|
157
|
80
|
|
013
|
45
|
236
|
124
|
|
014
|
60
|
314
|
173
|
|
015
|
90
|
471
|
300
|
|
016
|
100
|
4
|
133
|
98
|
+0,54
|
600
|
18
|
14,5
|
15,0
|
500
|
500
|
65
|
+5
|
15
|
157
|
79
|
|
017
|
30
|
314
|
161
|
|
018
|
45
|
471
|
249
|
|
019
|
60
|
628
|
346
|
|
020
|
90
|
942
|
600
|
|
021
|
150
|
194
|
144
|
+0,63
|
750
|
26
|
20,5
|
22,5
|
65
|
15
|
196
|
99
|
|
022
|
30
|
393
|
201
|
|
023
|
45
|
589
|
311
|
|
024
|
60
|
785
|
433
|
|
025
|
90
|
1178
|
750
|
|
026
|
200
|
273
|
203
|
+0,72
|
1370
|
36
|
29
|
32,8
|
800
|
650
|
75
|
15
|
359
|
180
|
|
027
|
30
|
717
|
367
|
|
028
|
45
|
1076
|
568
|
|
029
|
60
|
1435
|
791
|
|
030
|
90
|
2152
|
1370
|
|
031
|
250
|
325
|
245
|
1370
|
42
|
34,0
|
36,4
|
800
|
80
|
15
|
359
|
180
|
|
032
|
30
|
717
|
367
|
|
033
|
45
|
1076
|
568
|
|
034
|
60
|
1435
|
791
|
|
035
|
90
|
2152
|
1370
|
|
036
|
300
|
377
|
281
|
+0,81
|
1500
|
50
|
40
|
44,0
|
85
|
15
|
393
|
198
|
|
037
|
30
|
785
|
402
|
|
038
|
45
|
1178
|
621
|
|
039
|
60
|
1571
|
866
|
|
040
|
90
|
2356
|
1500
|
|
(041)
|
350
|
465
|
349
|
+0,89
|
2100
|
60
|
48,1
|
51,3
|
1200
|
1000
|
100
|
15
|
550
|
276
|
|
(042)
|
30
|
1100
|
563
|
|
(043)
|
45
|
1649
|
870
|
|
(044)
|
60
|
2199
|
1212
|
|
(045)
|
700
|
700
|
90
|
3299
|
2100
|
|
р = 23,54 МПа, t = 250 °C
|
|
046
|
65
|
2
|
76
|
-
|
-
|
300
|
9
|
5,8
|
-
|
250
|
150
|
-
|
-
|
15
|
79
|
39
|
6
|
|
047
|
30
|
157
|
80
|
|
048
|
45
|
236
|
124
|
|
049
|
60
|
314
|
173
|
|
050
|
90
|
471
|
300
|
|
051
|
150
|
4
|
194
|
162
|
+0,63
|
750
|
17
|
13,4
|
14,8
|
500
|
500
|
60
|
+5
|
15
|
196
|
99
|
|
052
|
30
|
393
|
201
|
|
053
|
45
|
589
|
311
|
|
054
|
60
|
785
|
433
|
|
055
|
90
|
1178
|
750
|
|
056
|
175
|
219
|
183
|
+0,72
|
850
|
19
|
15,0
|
16,5
|
65
|
15
|
223
|
112
|
|
057
|
30
|
445
|
228
|
|
058
|
45
|
668
|
352
|
|
059
|
60
|
890
|
491
|
|
060
|
90
|
1335
|
850
|
|
061
|
225
|
273
|
227
|
1370
|
24
|
18,6
|
20,2
|
800
|
650
|
60
|
15
|
359
|
180
|
|
062
|
30
|
717
|
367
|
|
063
|
45
|
1076
|
567
|
|
064
|
60
|
1435
|
791
|
|
065
|
90
|
2152
|
1370
|
|
066
|
250
|
325
|
271
|
+0,81
|
28
|
21,8
|
23,8
|
800
|
65
|
15
|
359
|
180
|
|
067
|
30
|
717
|
367
|
|
068
|
45
|
1076
|
567
|
|
069
|
60
|
1435
|
791
|
|
070
|
90
|
2152
|
1370
|
|
071
|
300
|
377
|
316
|
+0,89
|
1500
|
32
|
25,0
|
27,3
|
1000
|
70
|
15
|
393
|
197
|
|
072
|
30
|
785
|
402
|
|
073
|
45
|
1178
|
621
|
|
074
|
60
|
1571
|
866
|
|
075
|
90
|
2356
|
1500
|
|
076
|
350
|
426
|
358
|
1700
|
36
|
28,2
|
30,5
|
75
|
15
|
445
|
224
|
|
077
|
30
|
890
|
456
|
|
078
|
45
|
1355
|
704
|
|
079
|
60
|
1780
|
981
|
|
080
|
90
|
2670
|
1700
|
|
р = 23,54 МПа, t = 250 °C; р = 18,14 МПа, t = 215 °C
|
|
081
|
100
|
4
|
133
|
109
|
+0,54
|
600
|
13
|
9,5
|
10,7
|
500
|
500
|
50
|
+5
|
15
|
157
|
79
|
6
|
|
082
|
30
|
314
|
161
|
|
083
|
45
|
471
|
249
|
|
084
|
60
|
628
|
346
|
|
085
|
90
|
943
|
600
|
|
р = 18,14 МПа, t = 215 °C
|
|
086
|
65
|
2
|
76
|
-
|
-
|
300
|
7
|
4,9
|
-
|
250
|
150
|
-
|
-
|
15
|
79
|
39
|
6
|
|
087
|
30
|
157
|
80
|
|
088
|
45
|
236
|
124
|
|
089
|
60
|
314
|
173
|
|
090
|
90
|
471
|
300
|
|
091
|
150
|
4
|
194
|
166
|
+0,63
|
750
|
15
|
10,5
|
11,9
|
500
|
500
|
50
|
+5
|
15
|
196
|
99
|
7
|
|
092
|
30
|
393
|
201
|
|
093
|
45
|
589
|
311
|
|
094
|
60
|
785
|
433
|
|
095
|
90
|
1178
|
750
|
|
096
|
175
|
219
|
188
|
+0,72
|
850
|
16
|
11,7
|
13,2
|
60
|
15
|
223
|
112
|
|
097
|
30
|
445
|
228
|
|
098
|
45
|
668
|
352
|
|
099
|
60
|
890
|
491
|
|
100
|
90
|
1335
|
850
|
|
101
|
225
|
273
|
236
|
1370
|
20
|
14,7
|
16,0
|
800
|
650
|
70
|
15
|
359
|
180
|
|
102
|
30
|
717
|
367
|
|
103
|
45
|
1076
|
567
|
|
104
|
60
|
1435
|
791
|
|
105
|
90
|
2152
|
1370
|
|
106
|
250
|
325
|
283
|
+0,81
|
22
|
17,0
|
18,7
|
800
|
60
|
15
|
359
|
180
|
|
107
|
30
|
717
|
367
|
|
108
|
45
|
1076
|
567
|
|
109
|
60
|
1435
|
791
|
|
110
|
90
|
2152
|
1370
|
|
111
|
300
|
377
|
327
|
+0,89
|
1500
|
26
|
19,5
|
21,4
|
1000
|
65
|
15
|
393
|
197
|
|
112
|
30
|
785
|
402
|
|
113
|
45
|
1178
|
621
|
|
114
|
60
|
1571
|
866
|
|
115
|
90
|
2356
|
1500
|
* Размеры для справок
