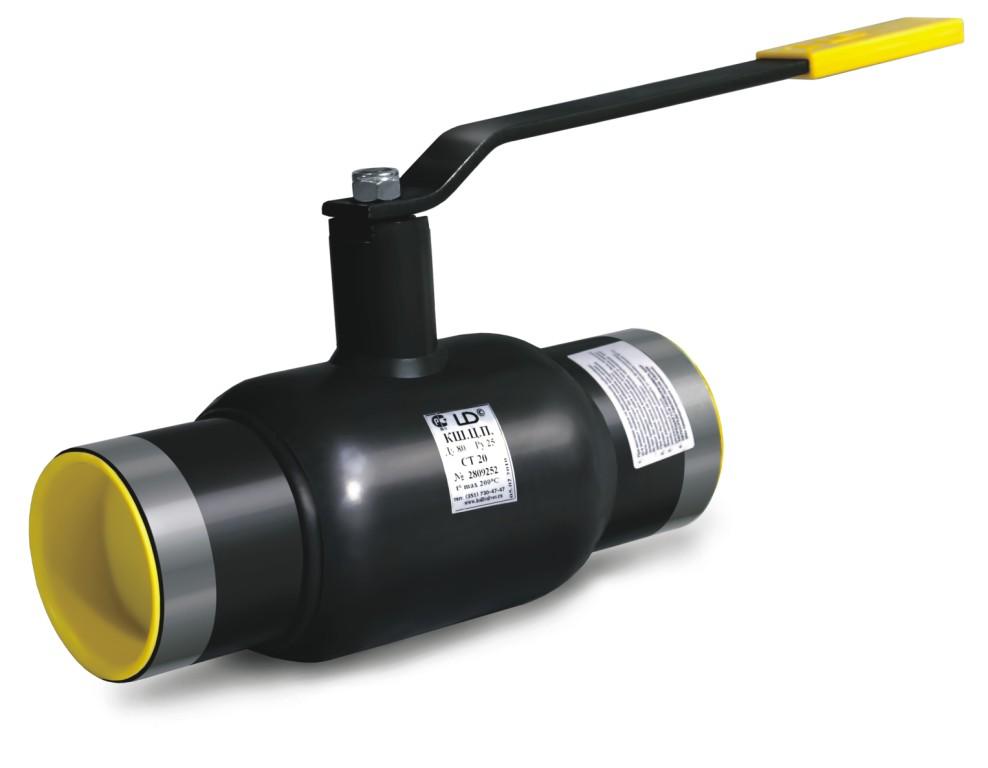

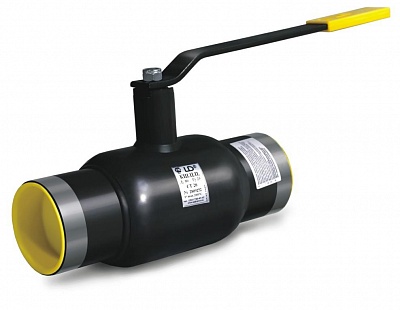

Назначение
Краны предназначены для установки в качестве запорного устройства на трубопроводах.
Техническое описание
|
Обозначение |
КСШ |
|---|---|
|
Проход условный, Ду мм |
15-300 |
|
Давление рабочее, МПа |
2,5 МПа и 4,0 МПа |
|
Максимальное давление, МПа |
2,75 МПа и 4,4 МПа |
|
Температура рабочей среды, С |
-40°С+200°С |
|
Тип присоединения |
Под приварку |
|
Рабочая среда |
вода |
|
Материалы основных деталей |
Сталь 20, нержавеющая сталь, PTFE+C |
Материал основных деталей
|
№ |
Части |
Материал |
|---|---|---|
|
1 |
корпус |
сталь 20 |
|
2 |
патрубок для приварки |
сталь 20 |
|
3 |
подголовок болта |
сталь 20 |
|
4 |
шток |
нержавеющая сталь 20х13 |
|
5 |
шайба |
сталь 20 |
|
6 |
шаровая пробка |
нержавеющая сталь 20х13 |
|
7 |
седло |
PTFE+C |
|
8 |
опорное кольцо |
нержавеющая сталь 20х13 |
|
9 |
пружинное кольцо |
сталь 65Г |
|
10 |
болтовые прокладки |
фторсиликон-каучук фторметил-полисилоксан |
|
11 |
уплотнительное кольцо |
PTFE+C |
|
12 |
рукоятка |
Сталь 20 |
|
13 |
уплотнительное кольцо крестовины |
фторсиликон-каучук фторметил-полисилоксан |
|
14 |
гайка |
Сталь 20 |

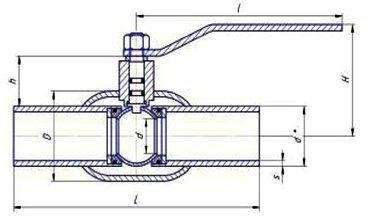

Габаритные и присоединительные размеры
|
PN |
DN |
d* (mm) |
d (mm) |
D (mm) |
h (mm) |
H (mm) |
I (mm) |
L (mm) |
|---|---|---|---|---|---|---|---|---|
|
40 |
15 |
21 |
15 |
42 |
23 |
60 |
160 |
200 |
|
20 |
27 |
16 |
42 |
23 |
60 |
160 |
200 |
|
|
25 |
32 |
25 |
48 |
27 |
65 |
210 |
230 |
|
|
32 |
38 |
25 |
57 |
32 |
75 |
210 |
230 |
|
|
40 |
48 |
32 |
60 |
44 |
95 |
230 |
250 |
|
|
50 |
57 |
40 |
76 |
43 |
100 |
230 |
270 |
|
|
25 |
65 |
76 |
50 |
89 |
44 |
110 |
230 |
280 |
|
80 |
89 |
65 |
114 |
67 |
135 |
330 |
280 |
|
|
100 |
108 |
75 |
133 |
67 |
145 |
330 |
300 |
|
|
125 |
133 |
100 |
180 |
94 |
190 |
525 |
330 |
|
|
150 |
159 |
125 |
219 |
98 |
210 |
525 |
360 |
|
|
200 |
219 |
150 |
273 |
84 |
225 |
650 |
430 |
|
|
300 |
325 |
250 |
426 |
106 |
593 |
349 |
730 |
