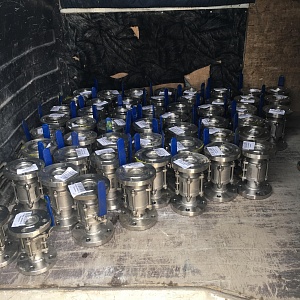

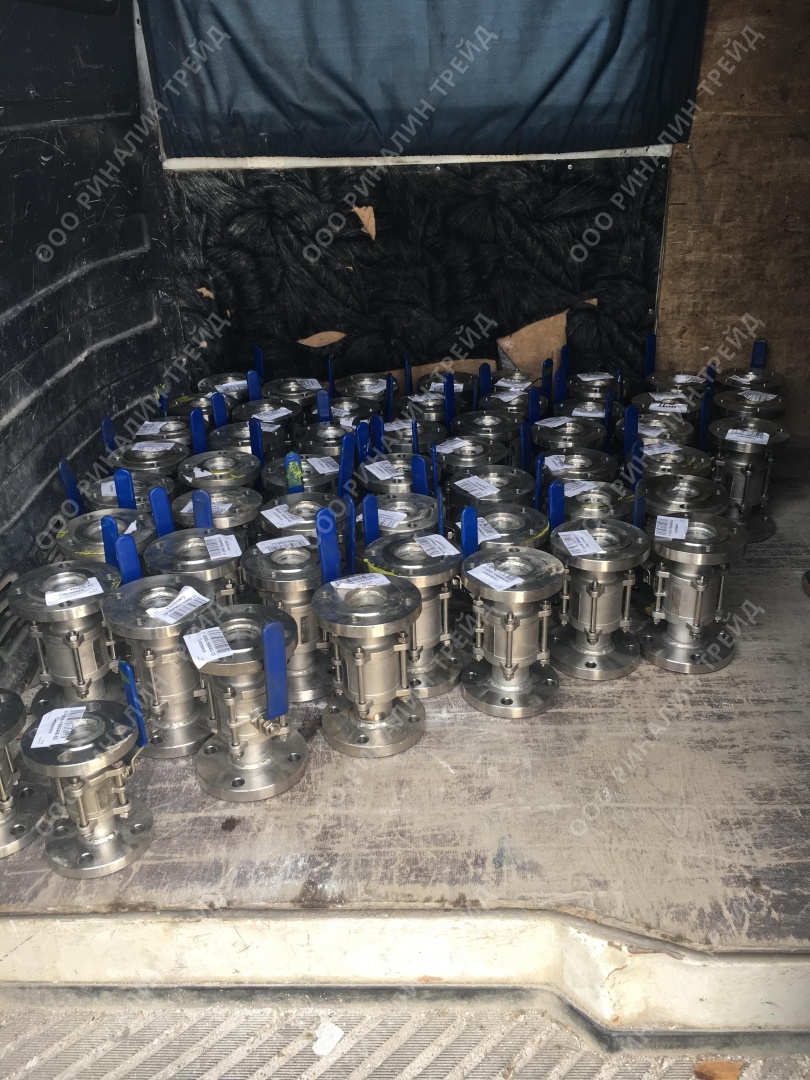

Назначение
Краны предназначены для установки в качестве запорного устройства на трубопроводах.
Техническое описание
|
Обозначение |
КСШ |
|---|---|
|
Проход условный, Ду мм |
15-200 |
|
Давление рабочее, МПа |
2,5 МПа и 4,0 МПа |
|
Максимальное давление, МПа |
2,75 МПа и 4,4 МПа |
|
Температура рабочей среды, С |
-40°С+200°С |
|
Тип присоединения |
фланцевый |
|
Рабочая среда |
вода |
|
Материалы основных деталей |
Сталь 20, нержавеющая сталь, PTFE+C |
Материал основных деталей
|
№ |
Части |
Материал |
|---|---|---|
|
1 |
корпус |
сталь 20 |
|
2 |
патрубок для приварки |
сталь 20 |
|
3 |
подголовок болта |
сталь 20 |
|
4 |
шток |
нержавеющая сталь 20х13 |
|
5 |
шайба |
сталь 20 |
|
6 |
шаровая пробка |
нержавеющая сталь 20х13 |
|
7 |
седло |
PTFE+C |
|
8 |
опорное кольцо |
нержавеющая сталь 20х13 |
|
9 |
пружинное кольцо |
сталь 65Г |
|
10 |
болтовые прокладки |
фторсиликон-каучук фторметил-полисилоксан |
|
11 |
уплотнительное кольцо |
PTFE+C |
|
12 |
рукоятка |
Сталь 20 |
|
13 |
уплотнительное кольцо крестовины |
фторсиликон-каучук фторметил-полисилоксан |
|
14 |
гайка |
Сталь 20 |

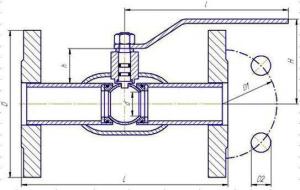

Габаритные и присоединительные размеры
|
PN |
DN (mm) |
d (mm) |
D (mm) |
D1 (mm) |
D2 (mm) |
n |
h (mm) |
H (mm) |
I (mm) |
L (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
|
40 |
15 |
15 |
95 |
65 |
14 |
4 |
23 |
60 |
210 |
120 |
|
20 |
16 |
105 |
75 |
14 |
4 |
23 |
60 |
210 |
120 |
|
|
25 |
25 |
115 |
85 |
14 |
4 |
27 |
65 |
210 |
140 |
|
|
32 |
25 |
135 |
100 |
18 |
4 |
32 |
75 |
210 |
140 |
|
|
40 |
32 |
145 |
110 |
18 |
4 |
44 |
95 |
230 |
165 |
|
|
50 |
40 |
160 |
125 |
18 |
4 |
43 |
100 |
230 |
180 |
|
|
25 |
65 |
50 |
180 |
145 |
18 |
8 |
44 |
110 |
230 |
200 |
|
80 |
65 |
195 |
160 |
18 |
8 |
67 |
135 |
330 |
210 |
|
|
100 |
75 |
230 |
190 |
22 |
8 |
67 |
145 |
330 |
230 |
|
|
125 |
100 |
270 |
220 |
26 |
8 |
94 |
190 |
525 |
350 |
|
|
150 |
125 |
300 |
250 |
26 |
8 |
98 |
210 |
525 |
380 |
|
|
200 |
150 |
360 |
310 |
26 |
12 |
84 |
225 |
650 |
450 |
