Назначение
Клапан применяется на трубопроводах для предотвращения обратного потока среды. Клапан должен использоваться строго по назначению в соответствии с указаниями в техническом паспорте.
Техническое описание
|
Обозначение |
19с53нж |
|---|---|
|
Давление рабочее, МПа |
4,0 |
|
Температура рабочей среды, С |
от -40 ºC до 425ºC |
|
Рабочая среда |
вода, пар, масло, нефть, нефтепродукты |
Материал основных деталей
|
Часть |
Материал |
|---|---|
|
корпус |
Сталь 30Л |
|
крышка |
Сатль 30Л |
|
прокладка |
Паронит |
|
захлопка |
Сталь 35Л+нерж.сталь |
|
Уплотнительное кольцо |
Нерж.сталь 416 |
|
шпиндель |
Углеродистая сталь |

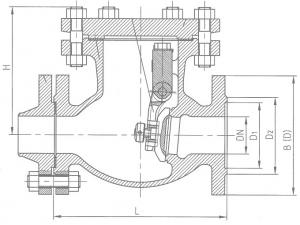

Габаритные и присоединительные размеры
|
PN |
DN |
L |
H |
D1 |
n-d |
|---|---|---|---|---|---|
|
40 |
50 |
230 |
135 |
125 |
4-18 |
|
80 |
310 |
170 |
160 |
8-18 |
|
|
100 |
350 |
200 |
190 |
8-22 |
|
|
150 |
480 |
270 |
250 |
8-26 |
|
|
200 |
550 |
320 |
320 |
12-30 |
