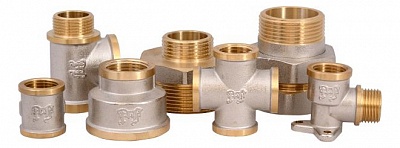

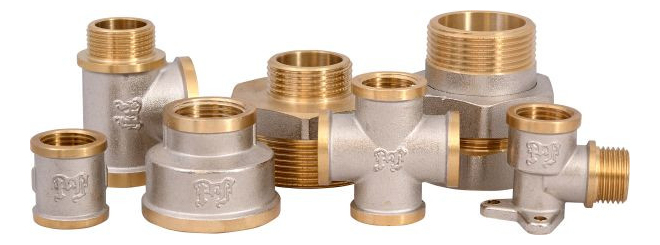

Назначение
Латунные резьбовые соединительные детали используются для создания разъемных резьбовых соединений на трубопроводах холодного питьевого, хозяйственного и горячего водоснабжения, отопления, сжатого воздуха и на технологических трубопроводах, транспортирующих газы и жидкости, неагрессивные к материалу соединителей. Соединители могут применяться на трубопроводах, выполненных из любого материала (сталь, медь, латунь, пластик, металлополимер, полипропилен и т.п.).
Техническое описание
|
G |
Условное давление Ру МПа |
Испытательное давление Рu МПА |
Максимальное рабочее давление, Рр, МПа при температуре среды, С |
||
|---|---|---|---|---|---|
| 120 | 200 | 250 | |||
|
1/4" |
2,5 |
4,0 |
2,5 |
2,5 |
2,0 |
|
3/8" |
2,5 |
4,0 |
2,5 |
2,5 |
2,0 |
|
1/2" |
1,6 |
4,0 |
1,6 |
1,6 |
1,2 |
|
3/4" |
1,6 |
4,0 |
1,6 |
1,6 |
1,2 |
|
1 " |
1,6 |
4,0 |
1,6 |
1,6 |
1,2 |
|
1 1/4" |
1,2 |
3,0 |
1,2 |
1,2 |
0,8 |
|
1 1/2" |
1,2 |
3,0 |
1,2 |
1,2 |
0,8 |
|
2" |
1,0 |
3,0 |
1,0 |
1,2 |
0,8 |
Материал основных деталей
Соединители выполнены из никелированной горячепрессованной латуни марки CW 617N по стандарту EN 12165 (соответствует марке ЛС59-2 по ГОСТ 15527-2004).
Габаритные и присоединительные размеры

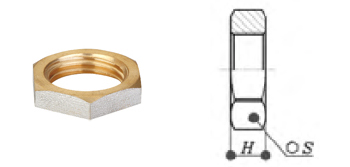

Контргайка
|
Size |
H (mm) |
S (mm) |
|---|---|---|
|
1/2" |
9,0 |
25,0 |
|
3/4" |
10,0 |
31,0 |
|
1" |
11,0 |
37,0 |
|
1-1/4" |
9,5 |
46,0 |
|
1-1/2" |
10,0 |
53,5 |
|
2" |
15,0 |
64,0 |

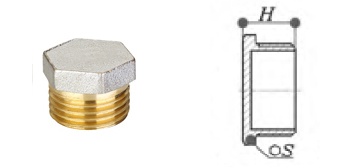

Заглушка в трубу
|
Size |
H (mm) |
S (mm) |
|---|---|---|
|
1/2" |
12,0 |
24,0 |
|
3/4" |
16,5 |
30,5 |
|
1" |
21,0 |
35,0 |
|
1-1/4" |
21,0 |
45,5 |
|
1-1/2" |
21,0 |
50,0 |
|
2" |
22,0 |
62,0 |

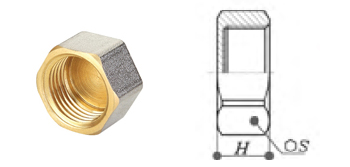

Заглушка на трубу
|
Size |
H (mm) |
S (mm) |
|---|---|---|
|
1/2" |
14,0 |
24,0 |
|
3/4" |
14,0 |
30,0 |
|
1" |
17,5 |
37,0 |
|
1-1/4" |
17,0 |
46,0 |
|
1-1/2" |
18,0 |
53,5 |
|
2" |
18,0 |
64,0 |

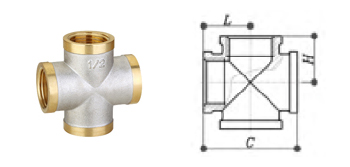

Крест
|
Size |
H (mm) |
L (mm) |
C (mm) |
|---|---|---|---|
|
1/2" |
21,5 |
21,5 |
43,0 |
|
3/4" |
27,5 |
27,5 |
55,0 |
|
1" |
34,0 |
34,0 |
68,0 |

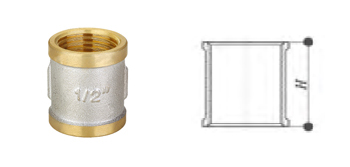

Муфта
|
Size |
H (mm) |
|---|---|
|
1/2" |
26,0 |
|
3/4" |
27,0 |
|
1" |
29,0 |
|
1-1/4" |
35,5 |
|
1-1/2" |
37,0 |
|
2" |
35,0 |

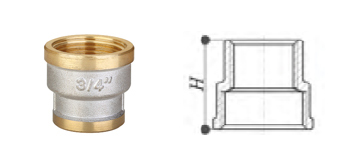

Муфта переходная
|
Size |
H (mm) |
|---|---|
|
3/8"x1/2" |
28,0 |
|
1/2"x3/4" |
28,5 |
|
1/2"x1" |
33,0 |
|
3/4"x1" |
36,5 |
|
1/2"x1-1/4" |
32,5 |
|
3/4"x1-1/4" |
35,5 |
|
1'x1-1/4" |
35,0 |

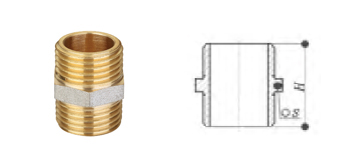

Ниппель (резьба штуцер-штуцер)
|
Size |
H (mm) |
S (mm) |
|---|---|---|
|
1/2" |
28,0 |
21,5 |
|
3/4" |
31,0 |
27,5 |
|
1" |
38,5 |
33,5 |
|
1-1/4" |
37,0 |
42,5 |
|
1-1/2" |
38,0 |
48,0 |
|
2" |
38,5 |
60,0 |
