Назначение

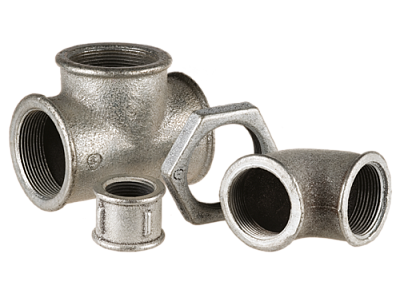

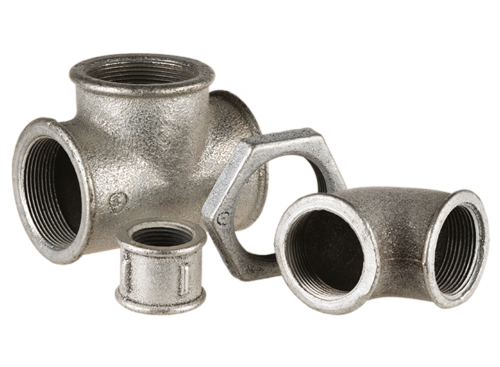

Части соединительные (фитинги) из ковкого чугуна с цилиндрической резьбой для трубопроводов предназначены для соединения водо- и газопроводных труб (с применением уплотнителя) в системах отопления, водопровода, газопровода и других системах в условиях не агрессивных сред.
Техническое описание
Контргайка
|
DN |
PN |
Диаметр резьбы |
H, mm |
S, mm |
D, mm |
|---|---|---|---|---|---|
|
15 |
0,1-1,0 |
G 1/2 – B |
8 |
32 |
36,9 |
|
20 |
0,1-1,0 |
G 3/4 – B |
9 |
36 |
41,6 |
|
25 |
0,1-1,0 |
G 1 – В |
10 |
46 |
53,1 |
|
32 |
0,1-1,0 |
G 1 1/4 – B |
11 |
55 |
63,5 |
|
40 |
0,1-1,0 |
G 1 1/2 – B |
12 |
60 |
69,3 |
|
50 |
0,1-1,0 |
G 2 – B |
13 |
75 |
86,5 |
Муфта
|
DN |
PN |
Диаметр резьбы |
L, mm |
Число ребер |
|---|---|---|---|---|
|
15 |
0,1-1,0 |
G 1/2 - B |
28 |
2 |
|
20 |
0,1-1,0 |
G 3/4 - B |
31 |
2 |
|
25 |
0,1-1,0 |
G 1 - В |
35 |
4 |
|
32 |
0,1-1,0 |
G 1 1/4 - B |
39 |
4 |
|
40 |
0,1-1,0 |
G 1 1/2 - B |
43 |
4 |
|
50 |
0,1-1,0 |
G 2 - B |
47 |
6 |
Угольник
|
DN |
PN |
Диаметр резьбы |
L, mm |
L1, mm |
|---|---|---|---|---|
|
15 |
0,1-1,0 |
G 1/2 - B |
28 |
|
|
20 |
0,1-1,0 |
G 3/4 - B |
33 |
|
|
25 |
0,1-1,0 |
G 1 - В |
38 |
|
|
32 |
0,1-1,0 |
G 1/4 - В |
45 |
|
|
40 |
0,1-1,0 |
G 1/2 - В |
50 |
|
|
50 |
0,1-1,0 |
G 2 - В |
58 |
|
Тройник
|
DN |
PN |
Диаметр резьбы |
L, mm |
L1, mm |
|---|---|---|---|---|
|
15 |
0,1-1,0 |
G 1/2 - B |
28 |
|
|
20 |
0,1-1,0 |
G 3/4 - B |
33 |
|
|
25 |
0,1-1,0 |
G 1 - В |
38 |
|
|
32 |
0,1-1,0 |
G 1 1/4 - B |
45 |
|
|
40 |
0,1-1,0 |
G 1 1/2 - B |
50 |
|
|
50 |
0,1-1,0 |
G 2 - B |
58 |
|
