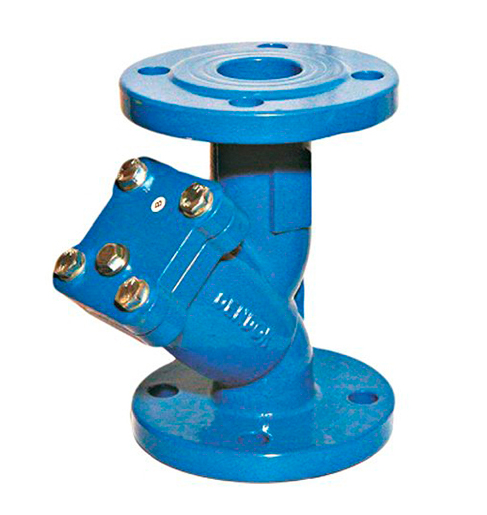

Назначение
Предназначены для установки на трубопроводах для улавливания механических примесей в неагрессивных средах. Устанавливается перед счетчиками холодной и горячей воды.
Техническое описание
|
Обозначение |
ФМФ |
|---|---|
|
Проход условный, Ду мм |
50-200 |
|
Давление рабочее, МПа |
1,6 |
|
Температура рабочей среды, С |
≤200 |
|
Рабочая среда |
вода, пар, неагрессивные среды |
|
Материалы основных деталей |
серый чугун, нержавеющая сталь, магнитный сердечник, углеродистая сталь |

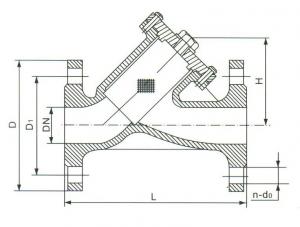

Габаритные и присоединительные размеры
|
PN |
Dn (mm) |
L (mm) |
H (mm) |
D (mm) |
D1 (mm) |
n-d0 |
|---|---|---|---|---|---|---|
| 16 |
50 |
230 |
124 |
165 |
125 |
4-18 |
|
65 |
290 |
139 |
185 |
145 |
4-18 |
|
|
80 |
310 |
187 |
200 |
160 |
8-18 |
|
|
100 |
350 |
199 |
220 |
180 |
8-18 |
|
|
150 |
450 |
264 |
285 |
240 |
8-22 |
|
|
200 |
600 |
311 |
340 |
295 |
12-22 |
