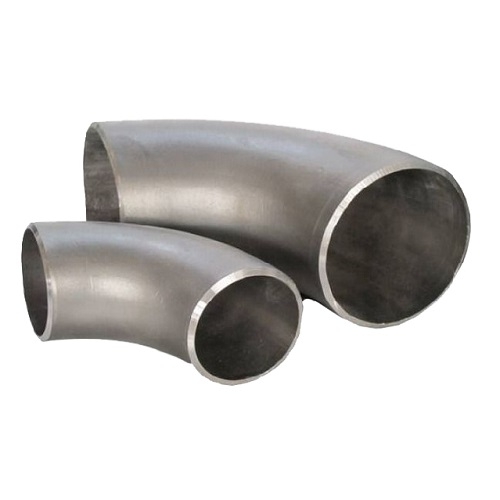

Отводы

Назначение

Предназначены для соединения водо- и газопроводных труб в системах отопления, водопровода, газопровода и других системах в условиях не агрессивных сред.

ГОСТ 30753-2001, сталь 20

Сделать заказ

Техническое описание

Исполнение 1

Ду	Диаметр внешний	Толщина стенки	Радиус	Длина	Вес отвода
Ду	D	T	F = R	B	с  = 90, кг, НЕ БОЛЕЕ
50	60,3	4,0	51	81	0,44
50	60,3	5,6	51	81	0,60
65	76,1	5,0	63	102	0,87
65	76,1	7,1	63	102	1,20
80	88,9	5,6	76	121	1,40
80	88,9	8	76	121	1,90
100	114,3	6,3	102	159	2,60
100	114,3	8,8	102	159	3,60
125	139,7	6,3	127	197	4,10
125	139,7	10	127	197	6,40
150	168,3	7,1	152	237	6,70
150	168,3	11	152	237	10,00
200	219,1	8,0	203	313	13,00
200	219,1	12,5	203	313	20,00
250	273	10,0	254	391	26,00
300	323,9	10,0	305	467	37,00
350	355,6	11,0	356	533	52,00
400	406,4	12,5	406	610	77,00
450	457	-	457	686	-
500	508	-	508	762	-
600	610	-	610	914	-

Исполнение 2

Ду	Диаметр внешний D	Толщина стенки T	Радиус F = R	Длина B	Вес отвода с  = 90, кг, НЕ БОЛЕЕ
50	57	4,0 5,0 6,0	50	79	0,4 0,5 0,6
65	76	5,0	65	103	0,9
		6,0			1,1
		7,0			1,2
80	89	5,0	80	125	1,3
		6,0			1,6
		7,0			1,8
		8,0			2,1
100	102	5 6 8 10	100	151	1,9 2,3 3 3,7
	108	5 6 8 10		154	2,1 2,4 3,1 3,9
	114	5		159	2,2
		6			2,5
		8			3,3
		10			4,1
125	133	5	125	192	3
		6			3,6
		8			4,9
		10			6,1
		12			7,3
150	159	5 6 8 10 12 14	150	230	4,5 504 7,1 8,7 11 12
150	168	5 6 8 10 12 14	150	234	4,7 5,6 7,5 9,4 11 13

Ду	Диаметр внешний D	Толщина стенки T	Радиус F = R	Длина B	Вес отвода с  = 90, кг, НЕ БОЛЕЕ
200	219	7 8 10 12 16 18	200	310	12 13 16 19 25 29
250	273	9	250	387	24
		10			26
		12			31
		16			42
		18			47
		20			52
		22			57
		24			60
300	325	9	300	463	34
		10			37
		12			45
		14			52
		16			59
		18			67
		20			74
		22			81
		24			89
		26			96
		28			102
350	377	10	350	539	47
		12			57
		16			76
		18			85
		20			94
		24			113
		26			122
		30			141
400	426	10	400	613	64
		12			77
		16			103
		18			116
		22			142
		24			155
		26			167
		28			180
		32			206
		34			219
		36			130

Ду	Диаметр внешний D	Толщина стенки T	Радиус F = R	Длина B	Вес отвода с  = 90, кг, НЕ БОЛЕЕ
500	530	9	500	765	92
		10			102
		12			122
		14			143
		16			161
		18			184
		20			204
		22			223
		24			243
		26			262
		28			282
		30			300
		32			320
		34			340
		36			365
600	630	9	600	915	131
		10			146
		12			174
		14			200
		16			230
		18			261
		20			290
		22			319
		24			346
		26			371
		28			400
		30			428
		32			460
		34			489
		36			518
700	720	9	700	1060	174
		10			193
		12			230
		14			268
		16			306
		18			343
		20			380
		22			416
		24			453
		26			489
		28			525
		30			561
		32			596
		34			632
		36			667
800	820	9	800	1220	226
		10			251
		12			301
		14			350
		16			399
		18			447
		20			496
		22			544
		24			592
		26			640
		28			687
		30			734
		32			781
		34			828
		36			874
